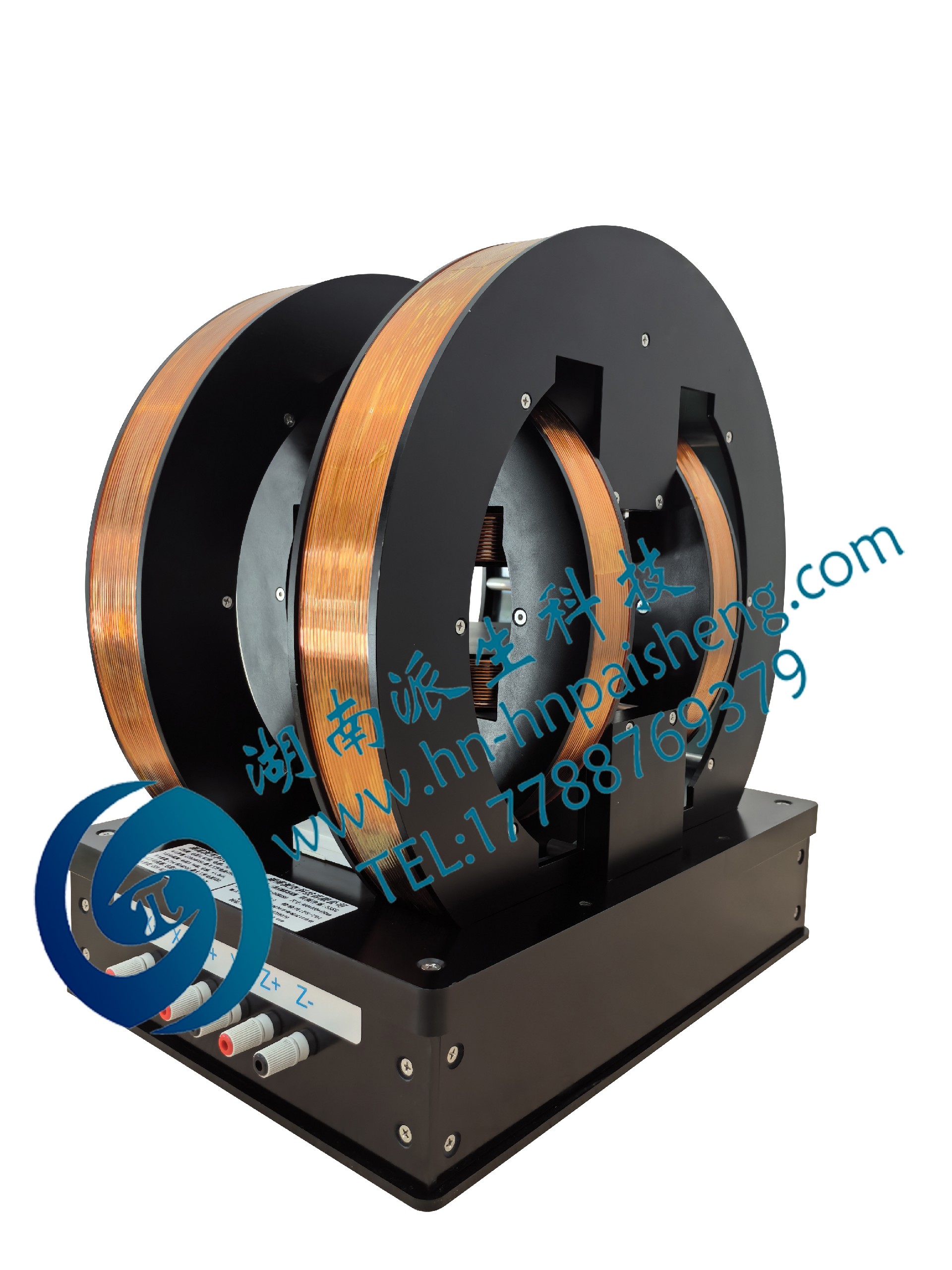

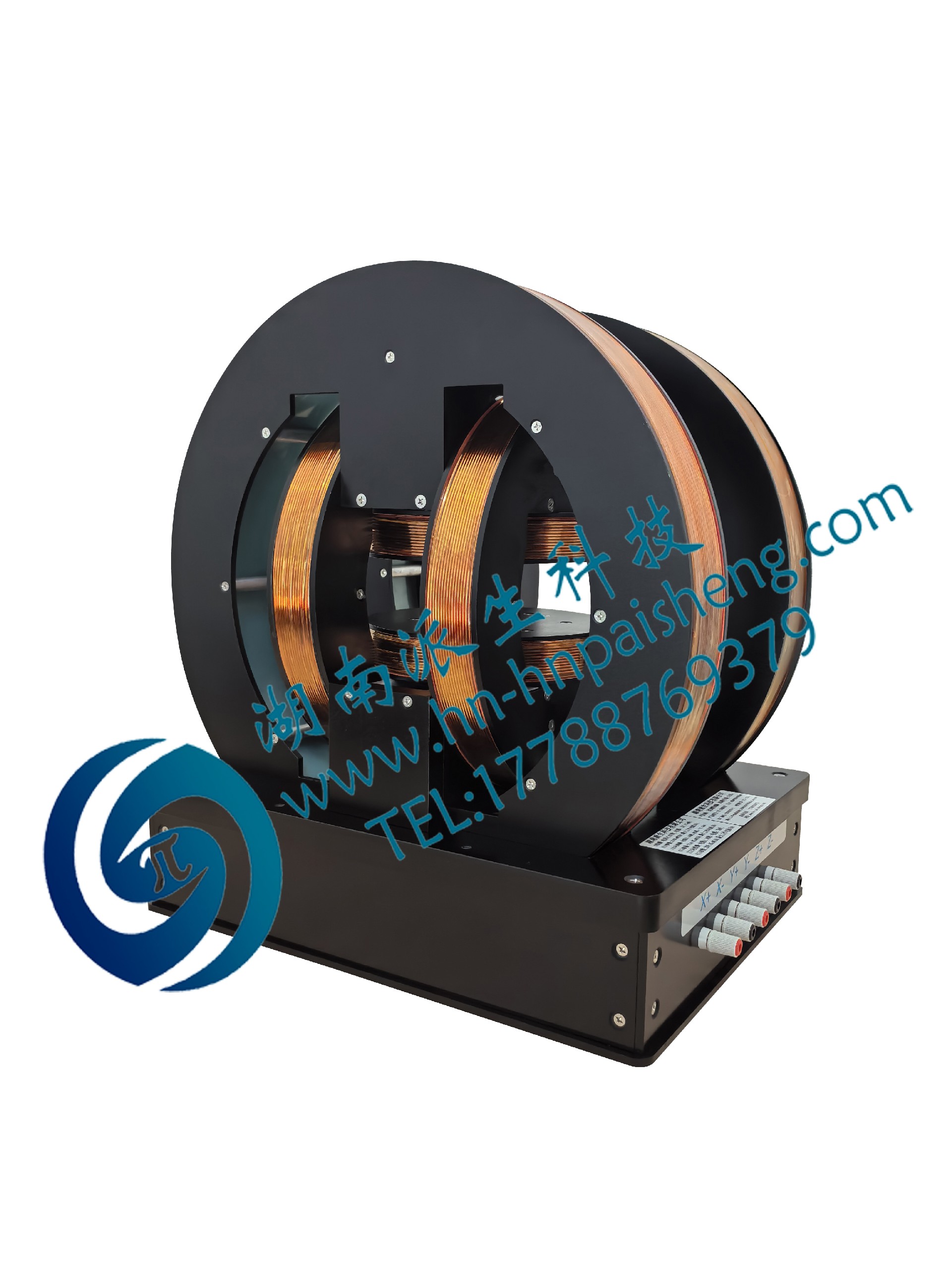

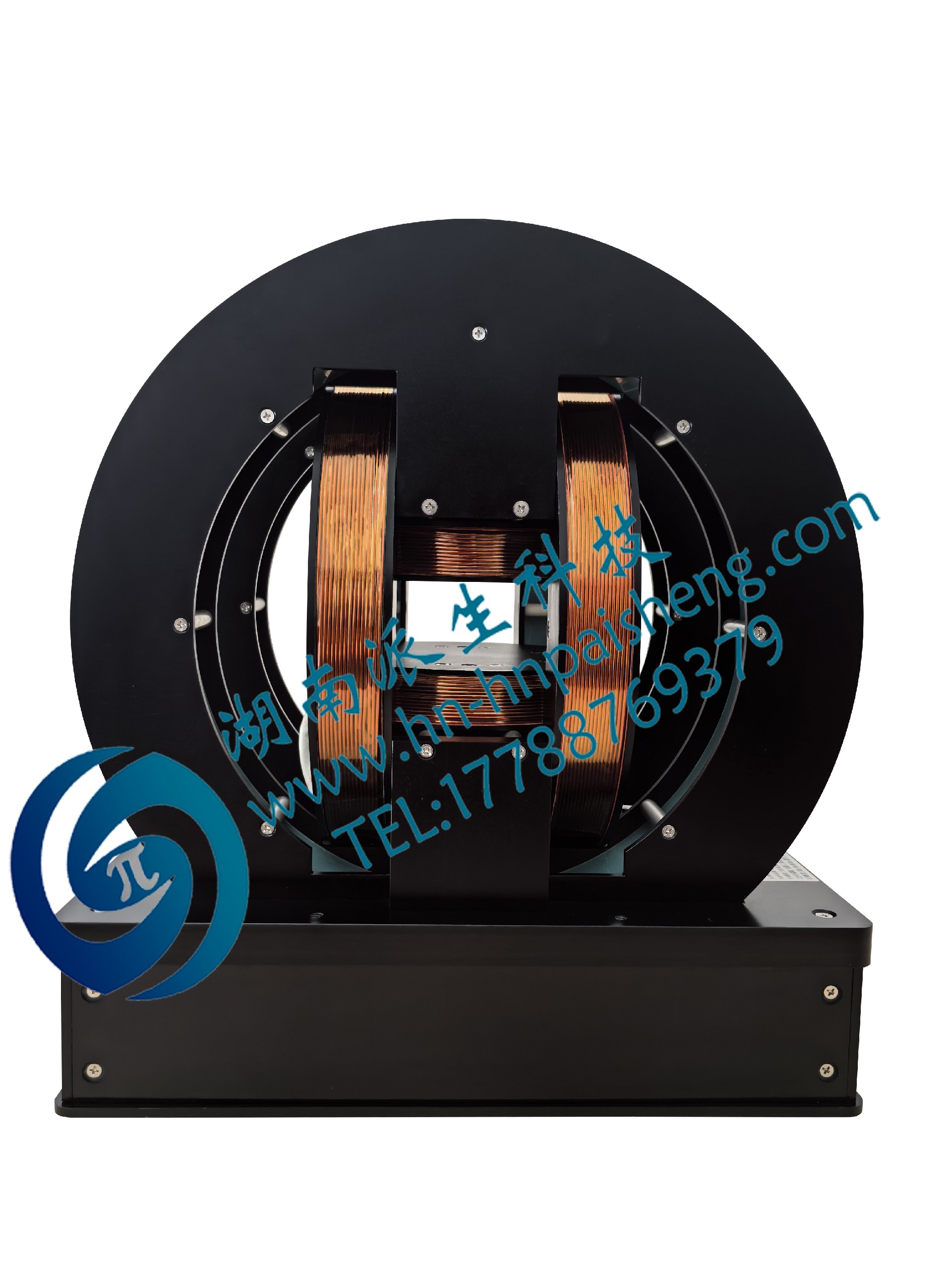

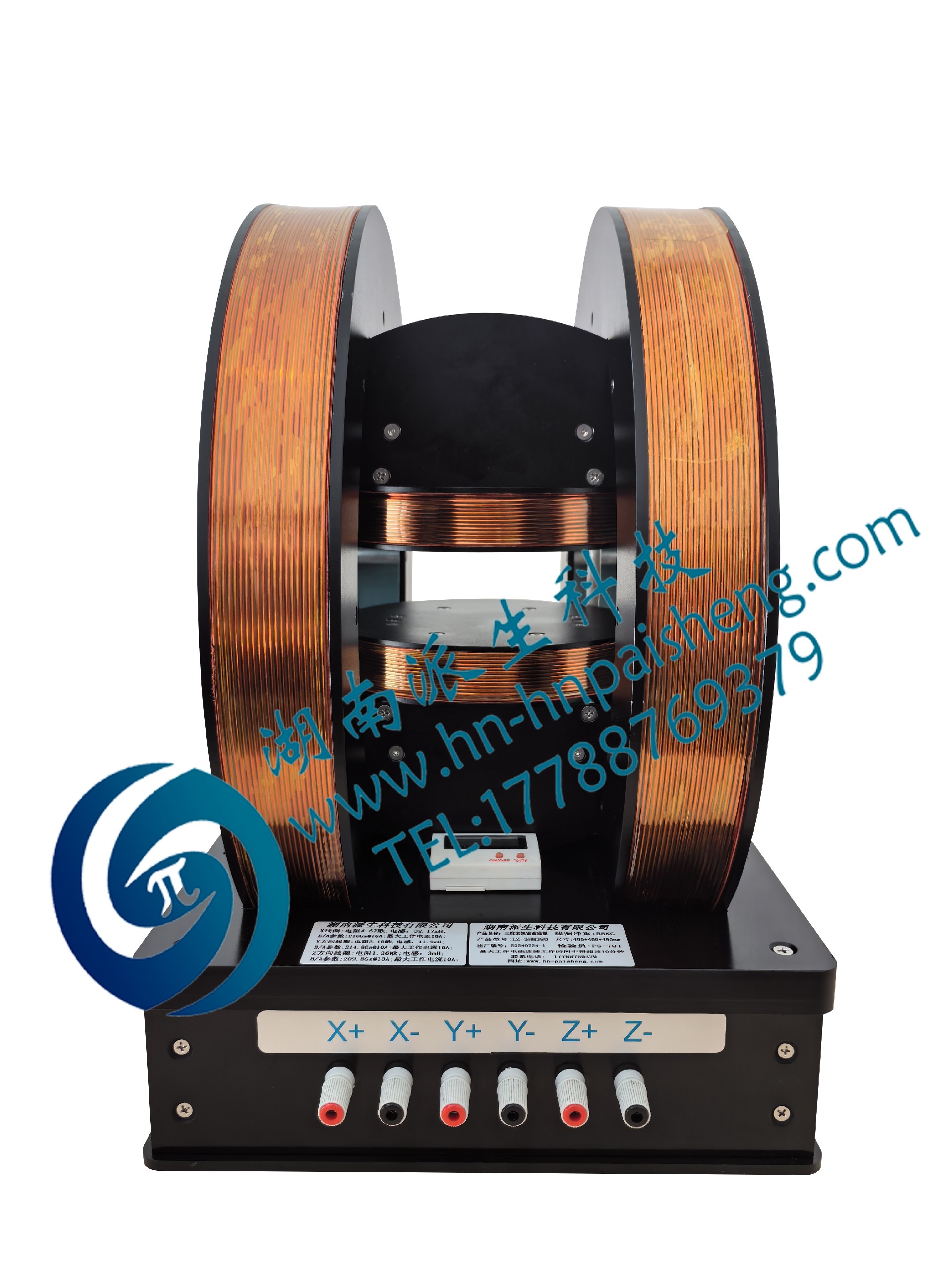

LZ-3HM380三维亥姆霍兹线圈介绍

基本原理：

1.亥姆霍兹线圈的一般原理：

亥姆霍兹线圈是由一对相同的线圈组成。当线圈通以电流时，根据安培定律，电流会在周围空间产生磁场。对于单个线圈，其在轴线上某点产生的磁场大小与线圈的匝数、电流大小、线圈半径以及该点到线圈的距离有关。

2.三维亥姆霍兹线圈原理的拓展：

三维亥姆霍兹线圈则是在三个相互垂直的方向上分别构建亥姆霍兹线圈结构。这使得它能够在三维空间中产生磁场。在三维空间中，磁场是一个矢量，具有三个分量。通过三个方向上的线圈独立地控制电流大小和方向，可以精确地合成所需要的三维磁场。

结构特点：

1.线圈构造：

形状与尺寸：三维亥姆霍兹线圈的每个子线圈通常为圆形或方形。圆形线圈在理论计算磁场时相对简单，而方形线圈在某些特殊安装和布局场景下可能更具有优势。线圈的尺寸根据实际应用需求而定，小到用于微观实验的几厘米直径，大到用于大型设备模拟的数米直径。

匝数与线径：匝数是影响磁场强度的重要因素。匝数越多，在相同电流下产生的磁场强度越大。但匝数过多会增加线圈的电阻，导致发热等问题。线径的选择要综合考虑允许通过的电流大小、散热条件等。较粗的线径能够允许更大的电流通过，但会增加线圈的体积和成本。

2.支撑与定位结构：

框架材料：为了保证线圈的相对位置固定，需要一个稳定的框架结构。框架材料通常选用具有低磁性、高机械强度和良好热稳定性的材料，如铝合金等。铝合金既能承受线圈的重量，又不会对磁场产生明显的干扰。

定位精度：在三维亥姆霍兹线圈中，三个方向上的线圈之间的相对定位精度要求很高。因为即使很小的位置偏差也会影响到合成磁场的精确性。通常采用高精度的加工和装配工艺，定位精度能够达到毫米甚至更小的量级。

3.电气连接与控制：

电气连接方式：每个子线圈都需要有合适的电器连接，以确保电流能够稳定地通入。一般采用低电阻、可靠性的连接方式，如焊接或使用高质量的接插件。对于大电流的情况，连接部位还需要特殊的散热设计，如加装散热片等。

电流控制技术：为了精确控制磁场，需要精确控制通入每个子线圈的电流。这通常采用高精度的电流源。现代的电流源能够提供稳定的直流电流，并且电流的调节精度可以达到毫安甚至微安级。同时，还可以通过计算机控制系统实现对电流的远程控制和自动化调节。

制造工艺：

1.线圈绕制：

绕制设备：专门的绕线机用于线圈的绕制。绕线机需要具备精确的张力控制功能，以确保绕制过程中线的松紧度一致。对于多层绕制的线圈，绕线机还需要能够实现分层绕制的功能，并且每层之间的间距要均匀。

绕制工艺参数：在绕制过程中，要严格控制绕制的匝数、线径、层间绝缘等工艺参数。层间绝缘材料的选择要考虑其绝缘性能、耐高温性能等。例如，常用的绝缘材料具有聚酰亚胺薄膜等。

2.框架加工：

加工方法：框架的加工可以采用机械加工方法，如铣削、钻孔等。对于复杂形状的框架，可能还需要采用数控加工技术，以保证加工精度。在加工过程中，要注意去除加工过程中产生的应力，以避免框架在使用过程中发生变形。

性能指标：

定义与测量：

磁场均匀性是指在一定的空间区域内磁场强度和方向的一致性。通常用磁场不均匀度来表示，其测量方法是在目标区域内选取多个测量点，测量每个点的磁场强度和方向，然后计算与平均磁场强度和方向的偏差。

应用领域：

1.科学研究：

科学物理学研究：在物质磁性研究方面，三维亥姆霍兹线圈可以产生不同强度和方向的磁场，用于研究磁性材料的磁畴结构、磁化过程等。例如，在研究超导材料的超导转变时，通过精确控制磁场，可以观察到超导材料在不同磁场下的电学性质变化。

在原子物理研究中，它可以用于囚禁原子或离子。通过产生合适的磁场，可以将原子或离子限制在一个小的空间区域内，便于进行光谱学研究等。

生物学研究：

在生物磁场研究中，三维亥姆霍兹线圈可以模拟生物体内的微弱磁场环境。例如，研究生物体内铁磁性物质（如铁蛋白）在磁场中的行为，以及磁场对生物细胞生长、分化等过程的影响。

2.工程技术：

电子设备测试：在电子设备的电磁兼容性（EMC）测试中，三维亥姆霍兹线圈可以产生各种干扰磁场，用于测试电子设备在磁场干扰下的性能。例如，测试手机、电脑等电子设备在不同强度和方向的磁场下是否会出现信号干扰、功能异常等情况。

传感器校准：对于磁场传感器，如霍尔传感器、磁阻传感器等，三维亥姆霍兹线圈可以提供精确的已知磁场，用于传感器的校准。通过将传感器置于线圈产生的已知磁场中，测量传感器的输出信号，与理论值进行比较，从而对传感器进行校准。

3.工业应用：

材料加工：在磁性材料的加工过程中，如磁性粉末的成型过程中，三维亥姆霍兹线圈可以产生磁场，影响磁性粉末的排列方向，从而提高材料的磁性能。

无损检测：在无损检测领域，如铁磁性材料的缺陷检测中，可以利用三维亥姆霍兹线圈产生的磁场与材料内部磁场相互作用产生的漏磁场来检测材料内部的缺陷。

发展趋势：

1.小型化与便携化：

技术需求与挑战：在一些现场检测、便携式实验设备等场景下，需要三维亥姆霍兹线圈具有小型化和便携化的特点。这就要求在保证磁场性能的前提下，减小线圈的尺寸、重量，同时降低功耗。然而，小型化会面临磁场强度降低、均匀性变差等挑战。

解决途径：采用新型的高磁导率材料、优化线圈结构设计以及提高制造工艺精度等方法来解决这些问题。例如，利用微纳加工技术制造微型线圈，同时采用新型的磁性复合材料来提高磁场性能。

2.高精度与高稳定性：

应用需求推动：随着科学研究和高端工业应用（如高精度的磁共振成像、量子计算等）对磁场精度和稳定性要求的不断提高，三维亥姆霍兹线圈也需要不断提高其性能。

技术改进方向：在提高精度方面，进一步提高线圈的制造精度、定位精度以及电流控制精度。在提高稳定性方面，采用更先进的温度控制技术、更稳定的电源系统以及更好的磁屏蔽技术。

3.智能化与自动化：

智能化控制需求：在现代实验和工业应用中，需要能够对三维亥姆霍兹线圈进行智能化和自动化控制。例如，根据实验需求自动调整磁场强度、方向等参数，并且能够实时监测磁场性能。

实现方式：通过集成微控制器、传感器和通信模块，实现线圈的远程控制、自动校准以及故障诊断等功能。例如，利用物联网技术将线圈连接到网络，实现远程操作和监控。

三维亥姆霍兹线圈作为一种重要的电磁设备，在多个领域有着广泛的应用。随着技术的不断发展，它将朝着小型化、高精度、高稳定性和智能化的方向发展，进一步拓展其应用范围，为科学研究、工程技术和工业发展做出更大的贡献。
