PS-3HM400三维亥姆霍兹线圈

一、结构特点：

线圈的布局：三维亥姆霍兹线圈是在传统的亥姆霍兹线圈基础上，增加了另外两个方向的线圈组件。它通常由三个相互垂直的亥姆霍兹线圈对组成，分别对应于X、Y、Z三个坐标轴方向。这样的结构使得它能够在三维空间内产生磁场。每个方向的线圈都需要精确制造，保证其半径、匝数的一致性。并且在安装时，要确保三个方向的线圈两两相互垂直，以实现三维磁场的精确产生。

材料与制造工艺：线圈一般采用导电性良好的金属材料，如铜。为了减少电阻，提高电流承载能力，通常会采用多股细铜丝绞合而成的导线。在制造过程中，需要高精度的绕线设备。对于匝数的控制要非常精确，因为匝数的多少直接影响到磁场的强度。同时，线圈的骨架材料也需要具有一定的机械强度和绝缘性能，以保证线圈的稳定性和安全性。

二、功能：

磁场产生：能够在三维空间内产生强度和方向可调节的磁场。通过改变通入每个线圈的电流大小和方向，可以精确控制三维空间中任意一点的磁场矢量。

磁场均匀性：在一定的空间范围内，能够提供相对均匀的磁场。这对于一些需要再均匀磁场环境下进行的实验和测试非常重要。

三、应用：

物理实验：在物理学的电磁学实验中，三维亥姆霍兹线圈可以用来研究带电粒子在三维磁场中的运动轨迹。例如，模拟电子在磁场中的洛伦兹力作用下的螺旋运动，通过调节磁场的强度和方向，可以观察到电子运动轨迹的变化，从而深入理解电磁相互作用的原理。

材料科学：在研究磁性材料时，三维亥姆霍兹线圈可以提供不同方向和强度的磁场环境，用于探索磁性材料的磁滞回线、磁化强度等特性。不同的磁场条件可以诱导磁性材料发生不同的磁相变，有助于发现新型磁性材料和研究其物理性质。

生物医学领域：在生物电磁学方面，可用于研究生物组织在磁场中的特性。例如，研究磁场对生物细胞的影响，包括细胞的增殖、分化等。也可以用于一些磁性药物的研发，通过三维磁场来控制磁性药物在体内的靶向运输。

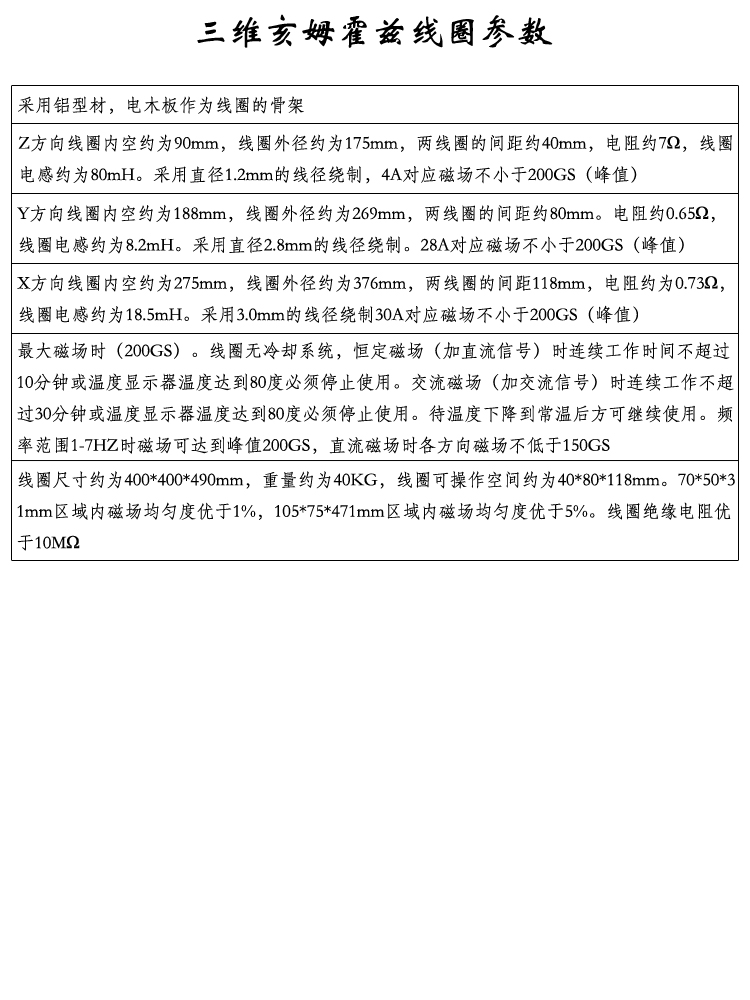

四、技术参数与性能指标：

磁场强度范围：不同型号的三维亥姆霍兹线圈的磁场强度范围有所不同。一般来说，小型的实验室用三维亥姆霍兹线圈的磁场强度可能在几毫特斯拉（mT）到几十毫特斯拉之间，而大型的、工业级别的三维亥姆霍兹线圈可以产生高达数百毫特斯拉甚至特斯拉（T）级别的磁场。

可调节性：三维亥姆霍兹线圈应具有良好的可调节性，包括电流调节的精度、磁场方向调节的灵活性等。电流调节精度一般要求能够达到毫安（mA）级别的分辨率，这样可以精确控制磁场强度的变化。

五、使用与维护注意事项：

使用：在使用前，需要仔细检查线圈的连接是否正确，确保各个方向的线圈能够独立且正确地通入电流。在调节磁场强度和方向时，要按照操作规程逐步进行，避免突然的大电流变化导致磁场突变对实验设备或样品造成影响。当进行设计磁场和其他设备（如电子仪器）共同使用的实验时，要考虑磁场对其他设备的干扰，可能需要采取屏蔽措施。

维护：定期检查线圈的外观，查看是否有导线破损、绝缘层损坏等情况。如果发现问题，要及时修复或更换受损部件。保持线圈的清洁，避免灰尘、油污等污染物附着在线圈上，影响其散热和电气性能。同时，要注意线圈的存放环境、避免受潮、高温等不良环境因素。

三维亥姆霍兹线圈在科学研究、工业生产以及生物医学等众多领域都有着广泛的应用，随着技术的不断发展，其性能和功能也在不断提升，为相关领域的发展提供了重要的磁场产生和控制手段
