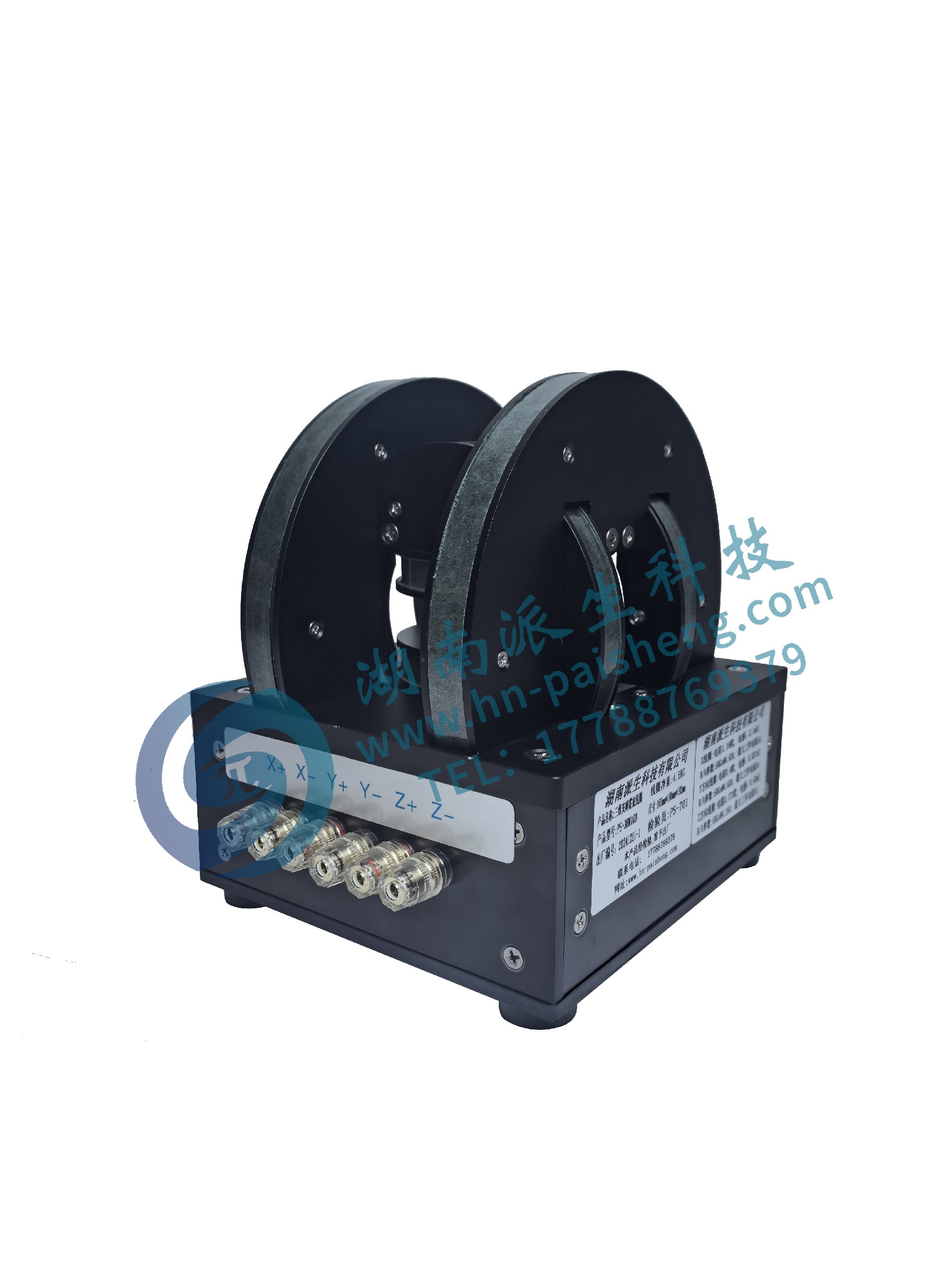

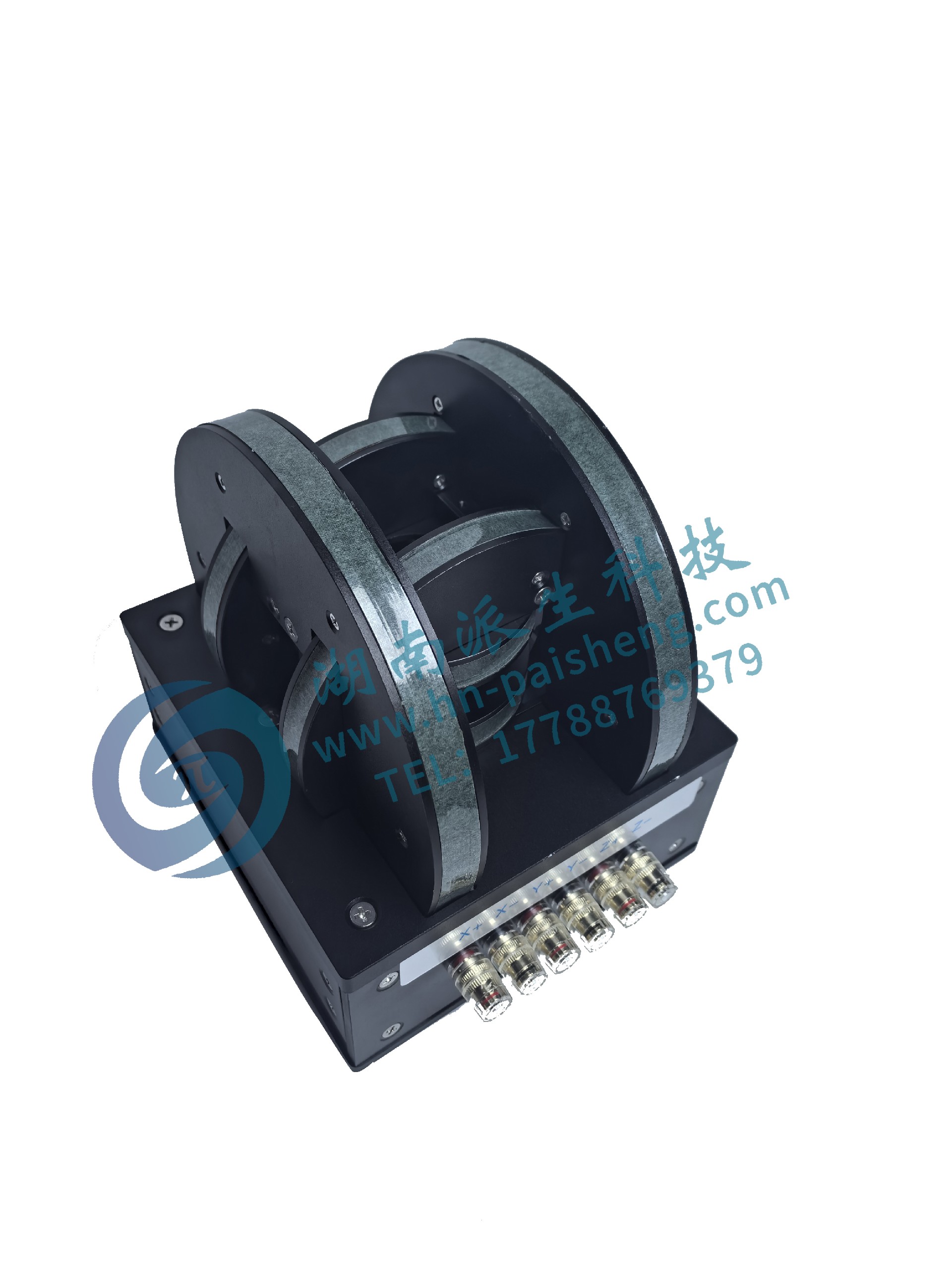

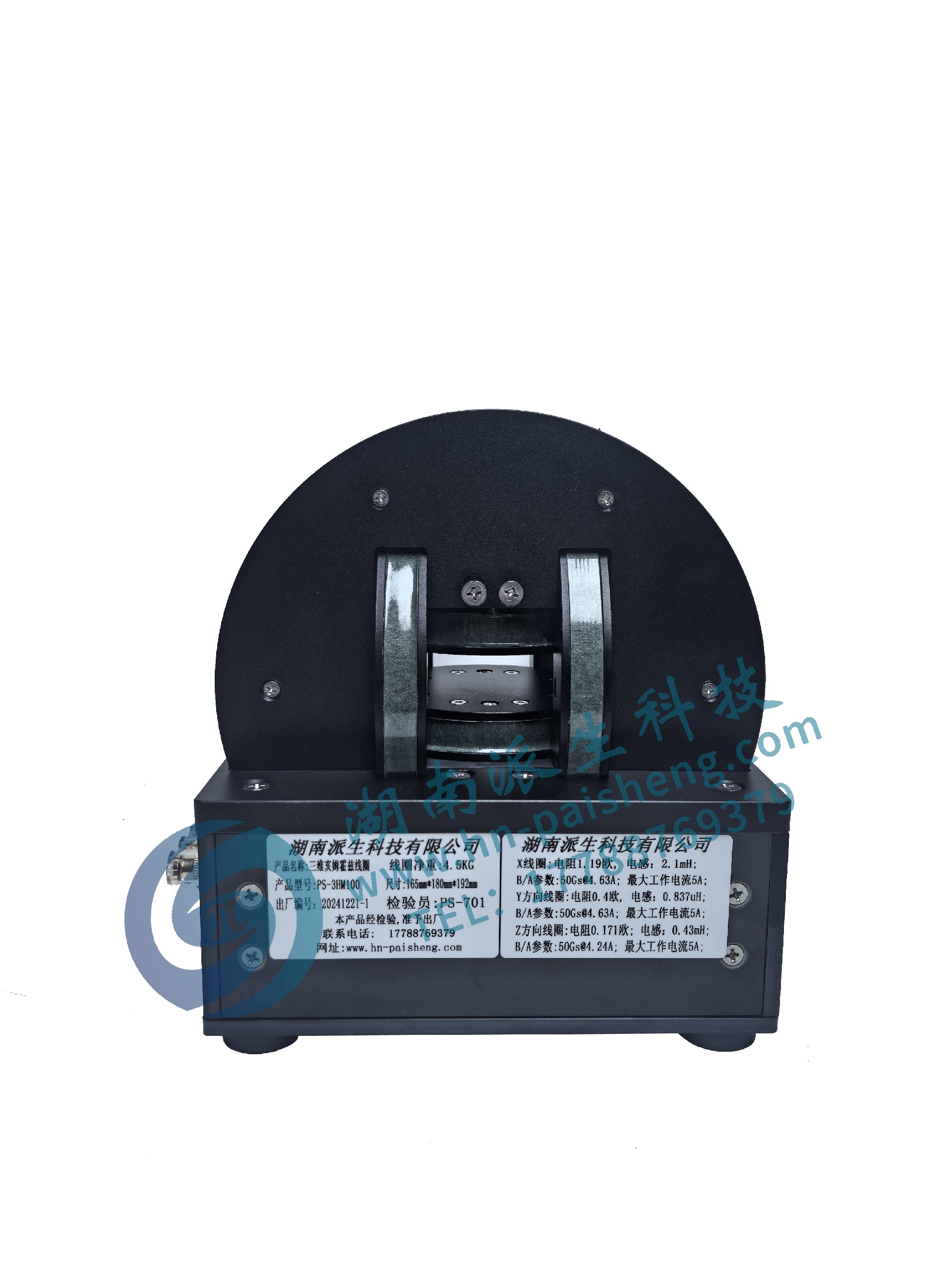

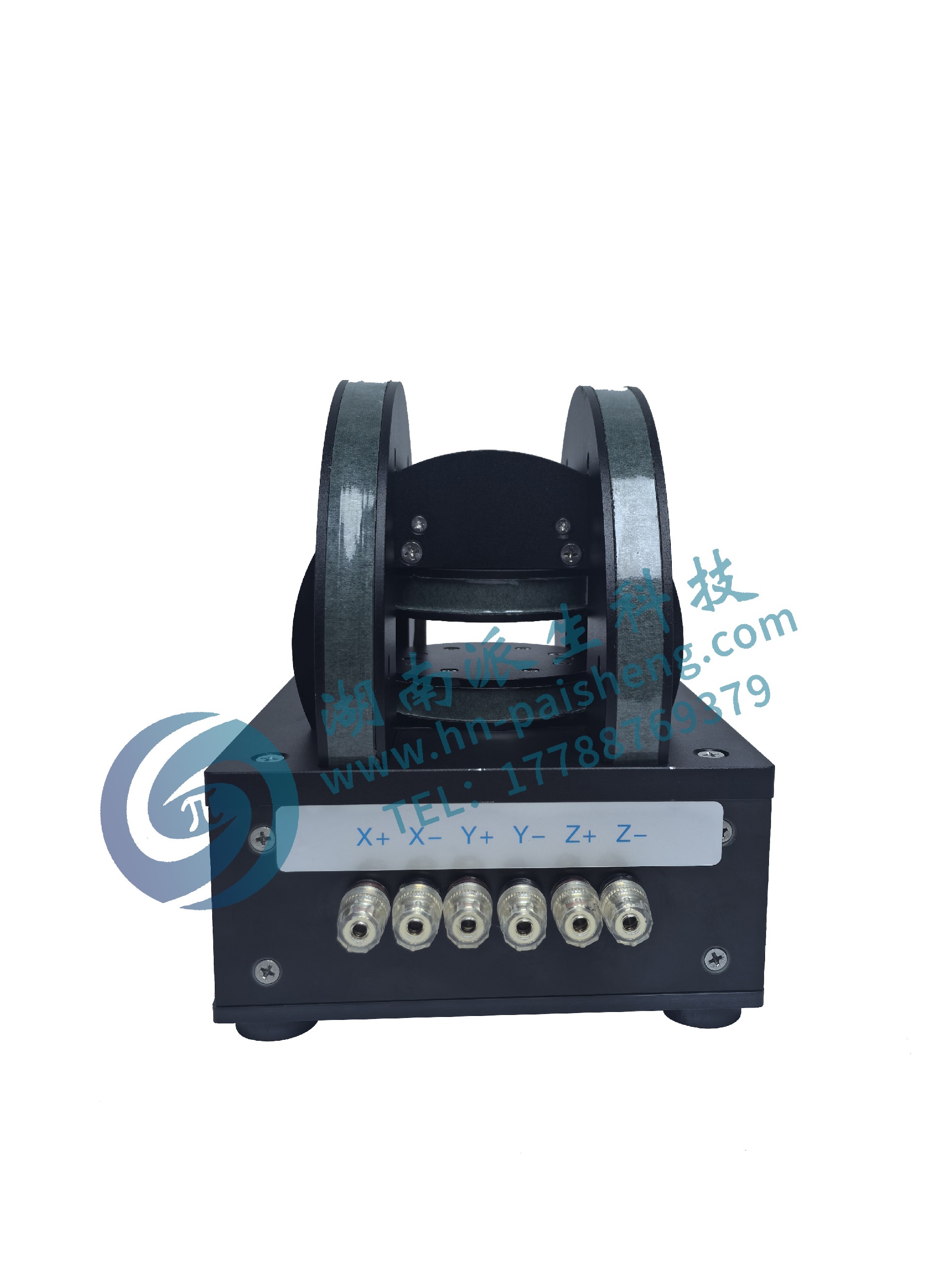

PS-3HM100三维亥姆霍兹线圈

一、基本原理:

亥姆霍兹线圈的基本原理基于安培环路定理。当电流通过导线时，会在周围空间产生磁场。对于单个线圈，其在轴线上某点产生的磁场大小与线圈的匝数、电流大小、线圈半径以及该点到线圈的距离有关。三维亥姆霍兹线圈则是在三个相互垂直的方向上分别构建亥姆霍兹线圈结构，使得它能够在三维空间中长沙磁场。通过三个方向上的线圈独立地控制电流大小和方向，可以精确地合成所需要的三维磁场。

二、结构特点：

线圈构造：形状与尺寸：三维亥姆霍兹线圈的每个子线圈通常为圆形或方形。圆形线圈在理论计算磁场时相对简单，而方形线圈在某些特殊安装和布局场景下可能更具有优势。线圈的尺寸根据实际应用需求而定，小到用于微观实验的几厘米直径，大到用于大型设备模拟的数米直径。 匝数与线径：匝数是影响磁场强度的重要因素。匝数越多，在相同电流下产生的磁场强度越大。但匝数过多会增加线圈的电阻，导致发热等问题。线径的选择要综合考虑允许通过的电流大小、散热条件等。较粗的线径能够允许更大的电流通过，但会增加线圈的体积和成本。

支撑与定位结构：框架材料：为了保证线圈的相对位置固定，需要一个稳定的框架结构。框架材料通常选用具有低磁性、高机械强度和良好热稳定性的材料，如铝合金等。铝合金既能承受线圈的重量，又不会对磁场产生明显的干扰。定位精度：在三维亥姆霍兹线圈中，三个方向上的线圈之间的相对定位精度要求很高。因为即使很小的位置偏差也会影响到合成磁场的精确性。通常采用高精度的加工和装配工艺，定位精度能够达到毫米甚至更小的量级。

电气连接与控制：电气连接方式：每个子线圈都需要有合适的电器连接，以确保电流能够稳定地通入。一般采用低电阻、可靠性的连接方式，如焊接或使用高质量的接插件。对于大电流的情况，连接部位还需要特殊的散热设计，如加装散热片等。 电流控制技术：为了精确控制磁场，需要精确控制通入每个子线圈的电流。这通常采用高精度的电流源。现代的电流源能够提供稳定的直流电流，并且电流的调节精度可以达到毫安甚至微安级。同时，还可以通过计算机控制系统实现对电流的远程控制和自动化调节。

三、应用领域：

物理实验：由于亥姆霍兹线圈具有开敞性质，很容易地可以将其他仪器置入或移出，也可以直接进行视觉观察，因此常用于物理实验中[^10^]。例如，可以用于磁共振实验、磁通量的测量和电荷的运动轨迹观察。

地球磁场研究：亥姆霍兹线圈可以用来抵消地磁场，制造出接近零磁场的区域。这在地球磁场的抵消与补偿、地磁环境模拟等方面非常有用。

生物医学研究： 在生物磁场的研究中，三维亥姆霍兹线圈可以用于模拟生物体内的磁场环境，研究生物体对磁场的响应。此外，它还可以用于磁共振成像（MRI）中，制造强磁场以便进行高分辨率的人体成像。

电子学与通信：在电子学中，三维亥姆霍兹线圈可以用于制造平面电磁场，测试新型电子元器件的性能，以及制造电磁屏蔽。在通信领域中，它可以用于制造天线，以便接收无线信号。

无损检测：在无损检测领域，如铁磁性材料的缺陷检测中，可以利用三维亥姆霍兹线圈产生的磁场与材料内部磁场相互作用产生的漏磁场来检测材料内部的缺陷。

四、发展趋势：

小型化与便携化：在一些现场检测、便携式实验设备等场景下，需要三维亥姆霍兹线圈具有小型化和便携化的特点。这就要求在保证磁场性能的前提下，减小线圈的尺寸、重量，同时降低功耗。然而，小型化会面临磁场强度降低、均匀性变差等挑战。解决途径包括采用新型的高磁导率材料、优化线圈结构设计以及提高制造工艺精度等。

高精度与高稳定性：随着科学研究和高端工业应用（如高精度的磁共振成像、量子计算等）对磁场精度和稳定性要求的不断提高，三维亥姆霍兹线圈也需要不断提高其性能。技术改进方向包括进一步提高线圈的制造精度、定位精度以及电流控制精度，采用更先进的温度控制技术、更稳定的电源系统以及更好的磁屏蔽技术。

智能化与自动化：在现代实验和工业应用中，需要能够对三维亥姆霍兹线圈进行智能化和自动化控制。例如，根据实验需求自动调整磁场强度、方向等参数，并且能够实时监测磁场性能。

综上所述，三维亥姆霍兹线圈作为一种重要的电磁学装置，具有广泛的应用场景和重要的科研价值。随着技术的不断进步，其性能和应用范围将不断扩大，为科学研究和工业应用提供更强大的支持。
