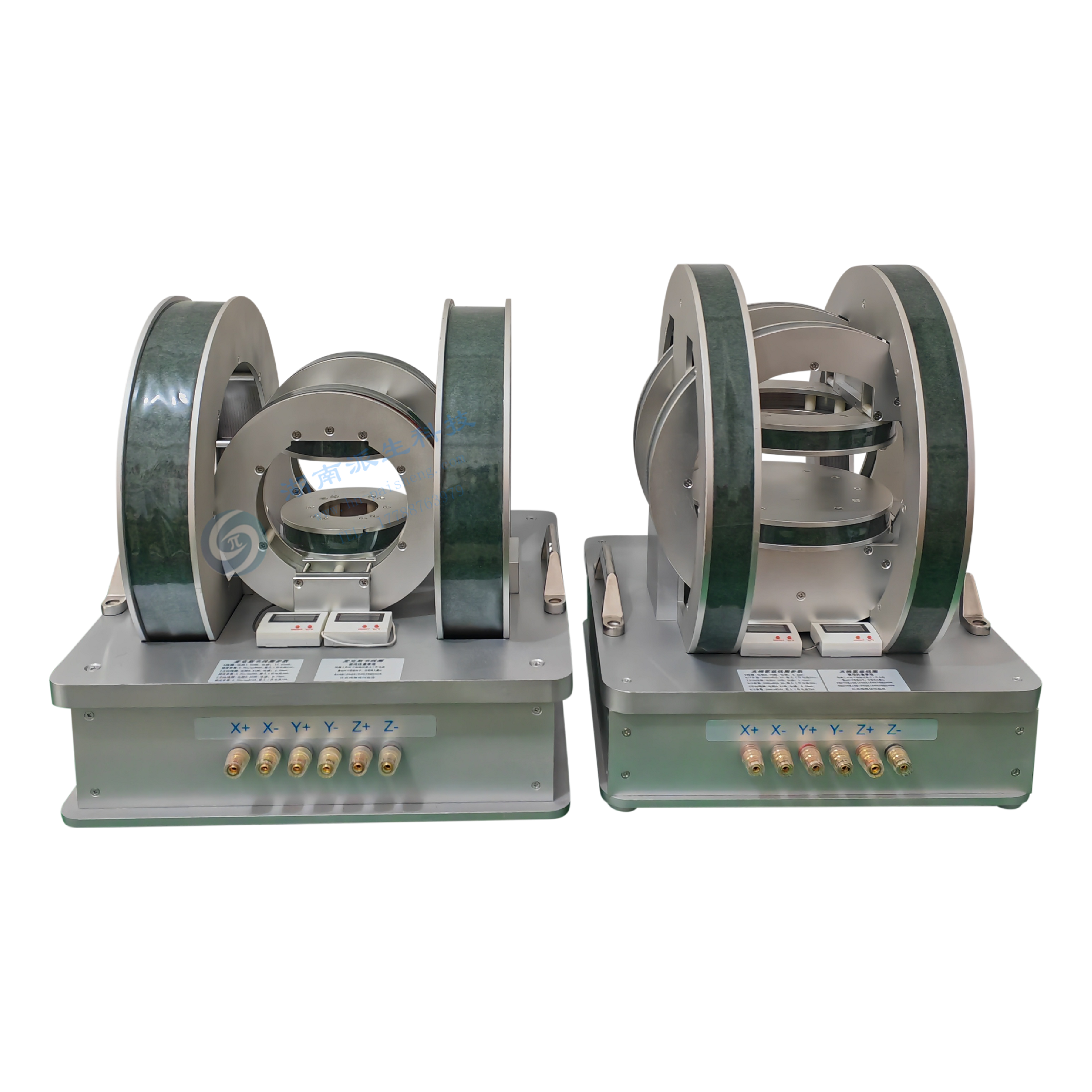

三维麦克斯韦线圈

三维麦克斯韦线圈
所谓的梯度实际上是指在空间方向上满足某种数学规律的线性变化。而具体到磁共振中，人们引入了梯度系统来对磁共振信号进行空间定位。梯度系统主要由梯度线圈（Gradient Coil）、梯度放大器、模数转换器、梯度控制器等组成，主要的作用是产生成像所需要的梯度磁场。另外，梯度磁场的变化也会产生磁共振信号，这种信号也就是梯度回波信号。

要得到临床可以使用的影像图像，我们需要把磁共振信号重建为一层一层的断层图像，并且每一层图像中各个像素中的空间位置要和实际的人体解剖结构一一对应。这就需要对磁共振信号进行三维的空间编码，分别是X、Y、Z。梯度磁场能将这种空间位置信号和磁场大小一一对应起来。通过在梯度线圈中通过不同大小及方向的电流，可以控制梯度磁场的大小和方向。磁共振系统中主要有三对梯度线圈，分别可以在三个方向产生梯度磁场，另外不同梯度线圈可以组合使用，产生任意方向的梯度磁场，这也是为什么磁共振可以进行任意方向扫描的基础。

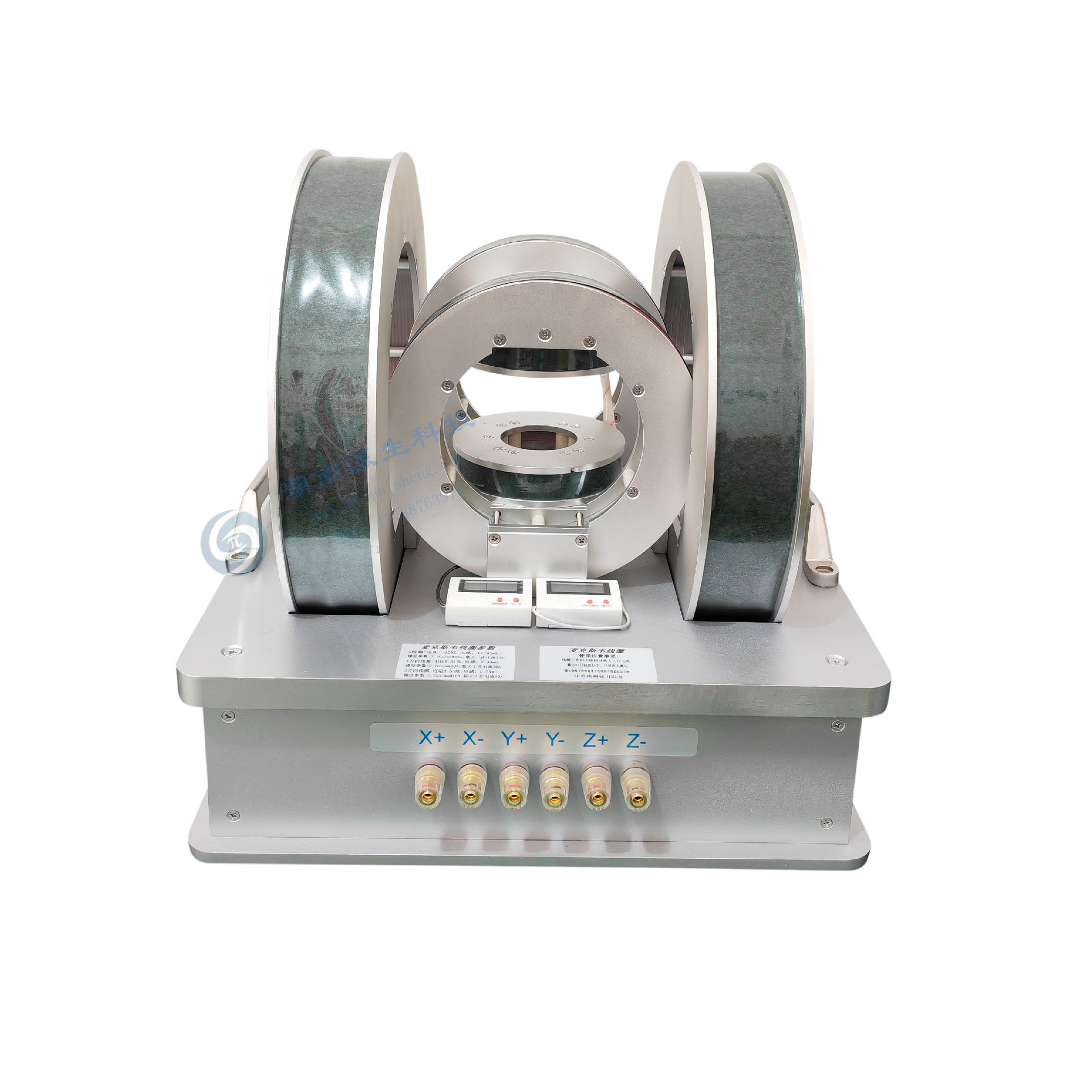

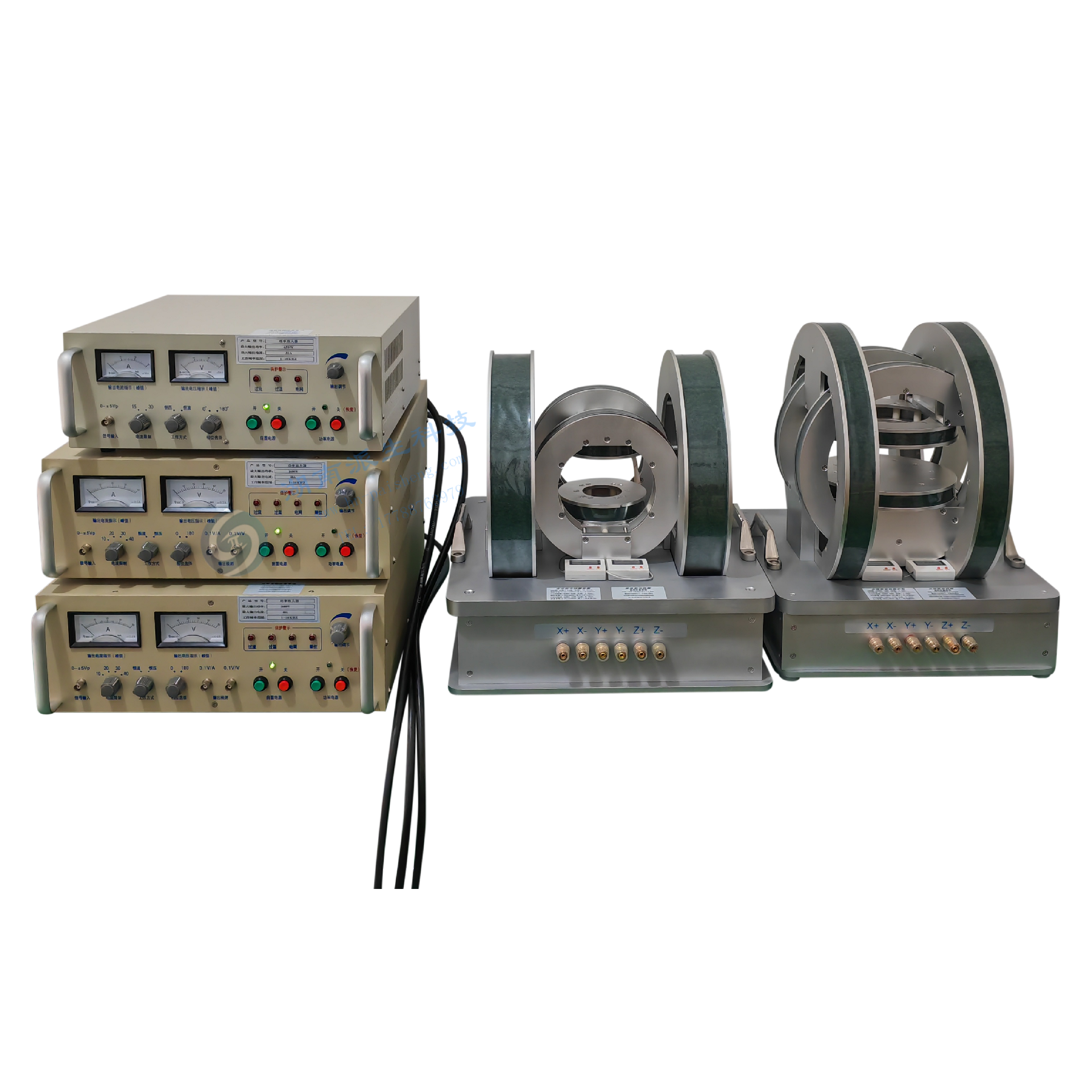

  • 三维麦克斯韦直流线圈参数:



    1、 采用铝型材，电木板,铝合金做为线圈的骨架；



    2、Z方向线圈内空约为55mm，线圈外径约为130mm两线圈的间距约65.3mm,电阻约0.55欧姆。采用直径2.0 mm的线径绕制,10A对应磁场梯度2.7Gs/mm。功率约为55W,最大梯度（10A）时可连续工作20分钟；



    3、Y方向线圈内空约为135mm，线圈外径约为213mm两线圈的间距约120.4mm,电阻约0.9欧姆。采用直径2.4 mm的线径绕制,20A对应磁场梯度2.7Gs/mm。功率约为360W,最大梯度(20A)时可连续工作20分钟；；



    4、X方向线圈内空约为222mm，线圈外径约为350mm两线圈的间距约192.6mm,电阻约2.1欧姆。采用直径2.8 mm的线径绕制,23A对应磁场梯度2.7Gs/mm。功率约为1100W,最大梯度时(23A)可连续工作20分钟；；



    5、线圈无冷却系统，连续工作时间不超过20分钟或温度显示器显示温度达到80度必须停止使用。



    6、线圈尺寸约为350*430*500mm,重量约为70KG，线圈可操作空间约为62.3*120.4*192.6mm。线圈绝缘电阻优于10MΩ。

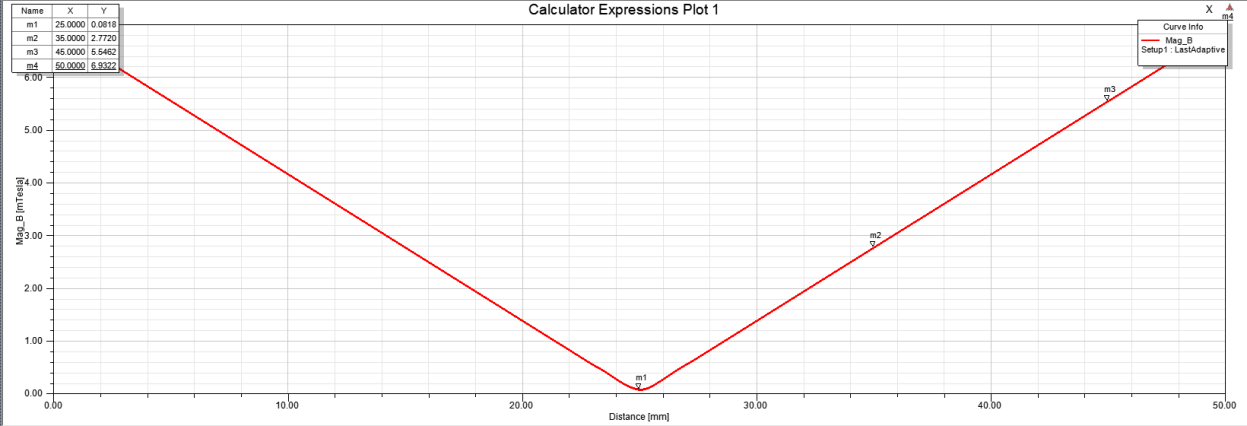

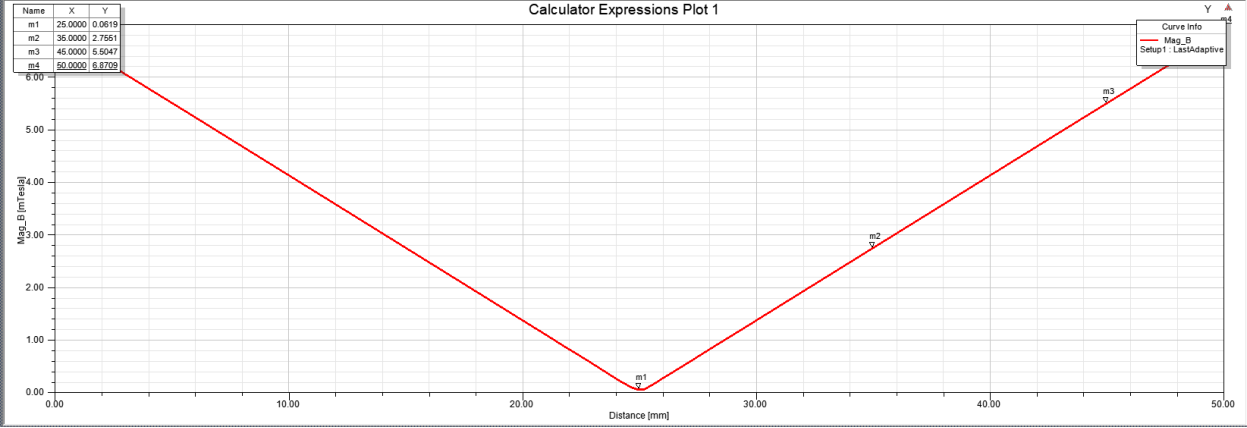

    Y方向

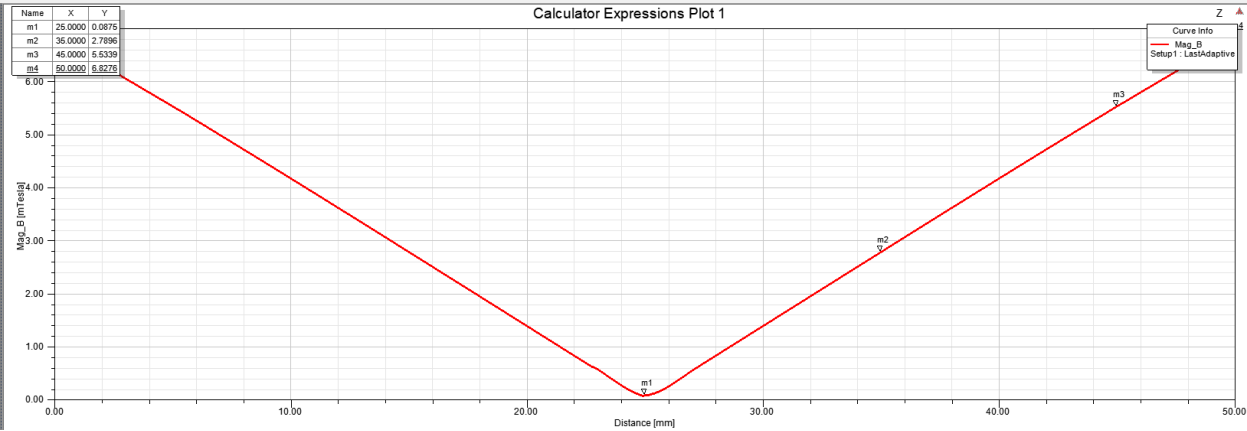

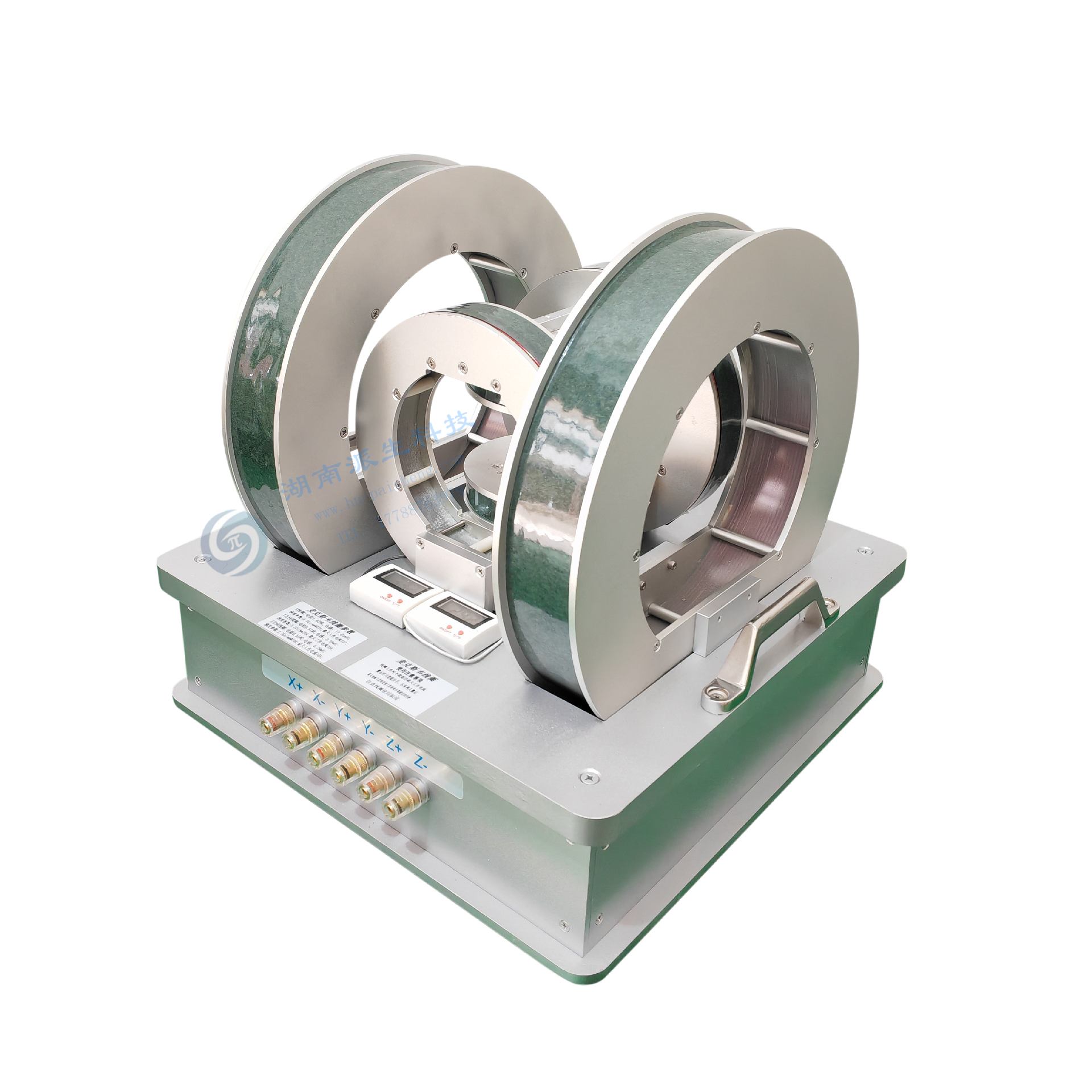

    Z方向
