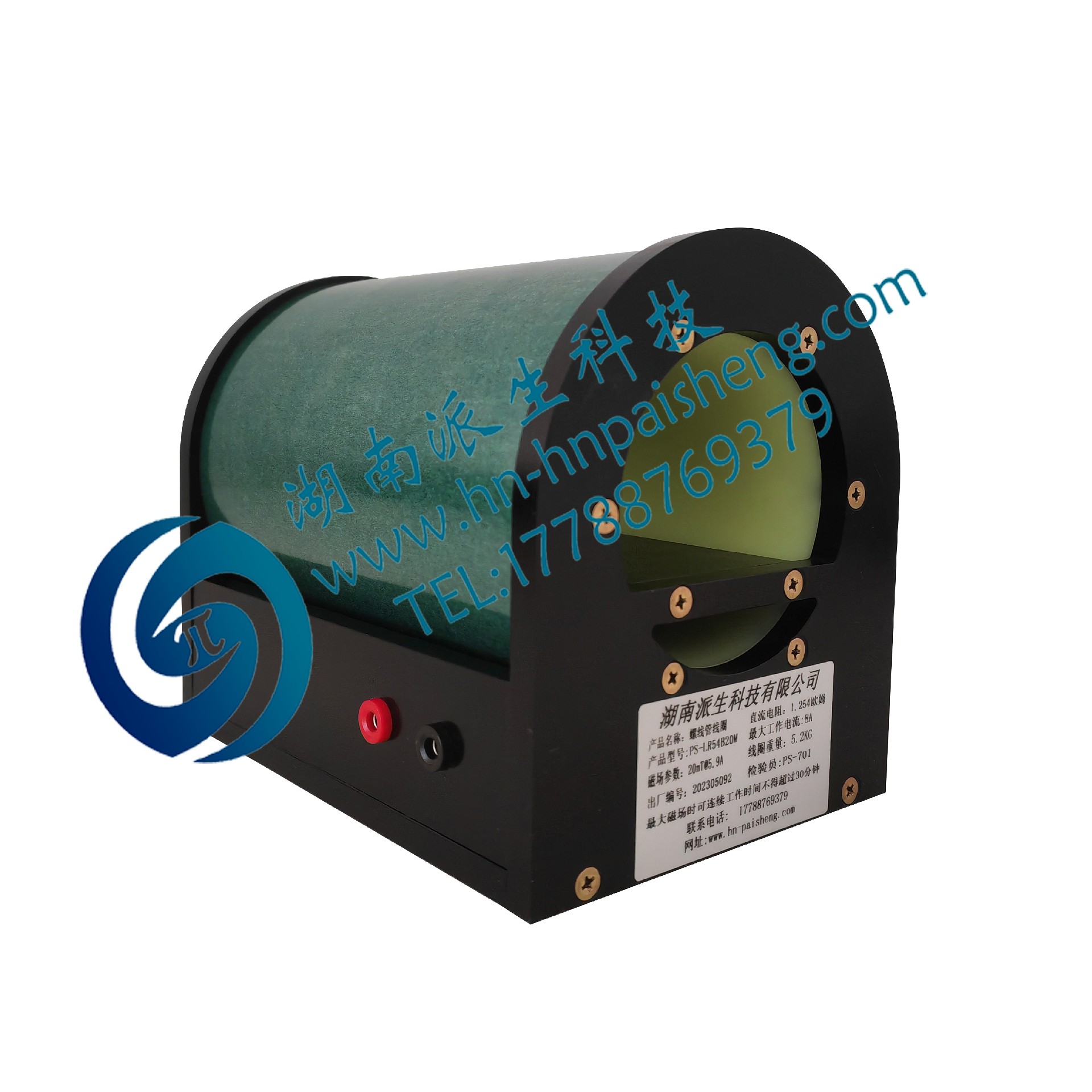

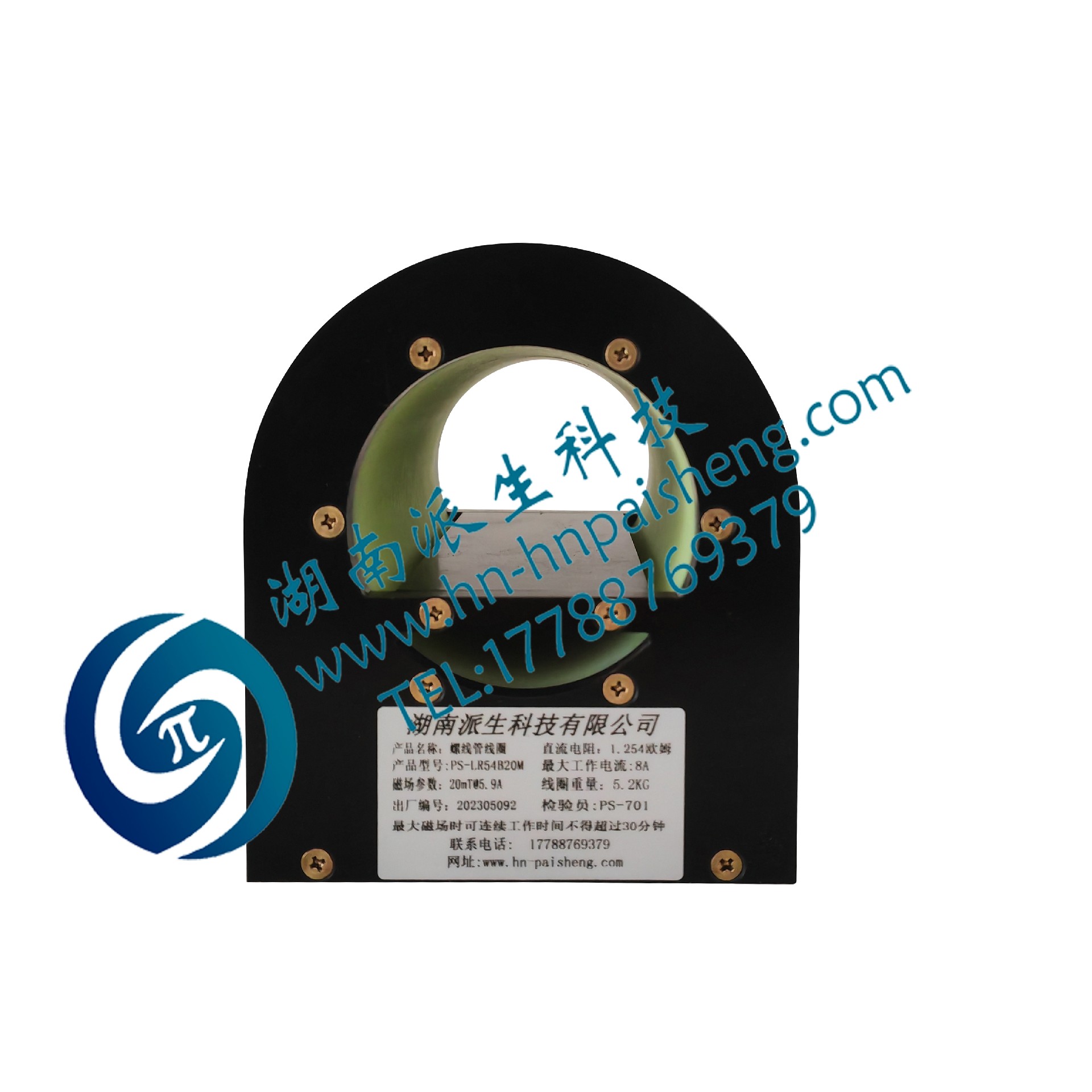

PS-LR54B20MD螺线管线圈

一、结构与原理：

螺线管线圈由导线按照螺旋状紧密缠绕而成。从结构上看，它可以有一个中空的芯部，这个芯部可以是空气，也可以是磁性材料（如铁芯等）。其工作原理基于电磁感应定律。当电流通过螺线管线圈时，根据安培定则（右手螺旋定则），会在螺线管内部和周围产生磁场。如果线圈缠绕的匝数越多，电流越大，那么产生的磁场就越强。其磁场的方向沿着螺线管的轴向，内部磁场近似均匀，外部磁场类似于条形磁铁的磁场分布。

二、材料与制作工艺：

制作螺线管线圈的导线材料多样，常见的有铜导线。铜具有良好的导电性，能够有效减少电流通过时的能量损耗。在一些特殊要求的场合，也会使用银导线，银的导电性比铜更好，但成本较高。线圈的绕制需要精确的工艺，以确保匝数的准确性和均匀性。绕制过程中，要注意导线之间的绝缘，防止短路。对于有铁芯的螺线管线圈，铁芯的材质也至关重要。软铁芯能够增强磁场，但会有一定的磁滞损耗。

三、应用领域：

在电子设备中，螺线管线圈广泛应用于电感元件。电感是电路中储存磁能的元件，螺线管线圈通过自身的电感特性，在滤波电路中起到滤波的作用，它可以阻止高频电流通过，允许低频电流通过，从而使电路中的电流更加稳定。

在电磁继电器中，螺线管线圈是核心部件。当电流通过螺线管线圈时，产生的磁场会吸引衔铁，从而实现电路的接通或断开。这种功能在自动控制电路中非常关键，例如在汽车的电路系统中，电磁继电器利用螺线管线圈来控制各种电器设备的启动和停止。

在物理学实验中，螺线管线圈用于产生磁场。科学家可以通过改变线圈中的电流大小、匝数等参数，精确地控制磁场的强度和方向，进而研究带电粒子在磁场中的运动规律，如在质谱仪、回旋加速器等设备中，螺线管线圈产生的磁场是实验成功的关键因素之一。

在工业领域，螺线管线圈用于电磁起重机。当线圈通电时，产生的强大磁场能够吸附铁磁性物质，实现对铜铁等重物的吊运，大大提高了工业生产中的装卸效率。

四、性能指标与影响因素：

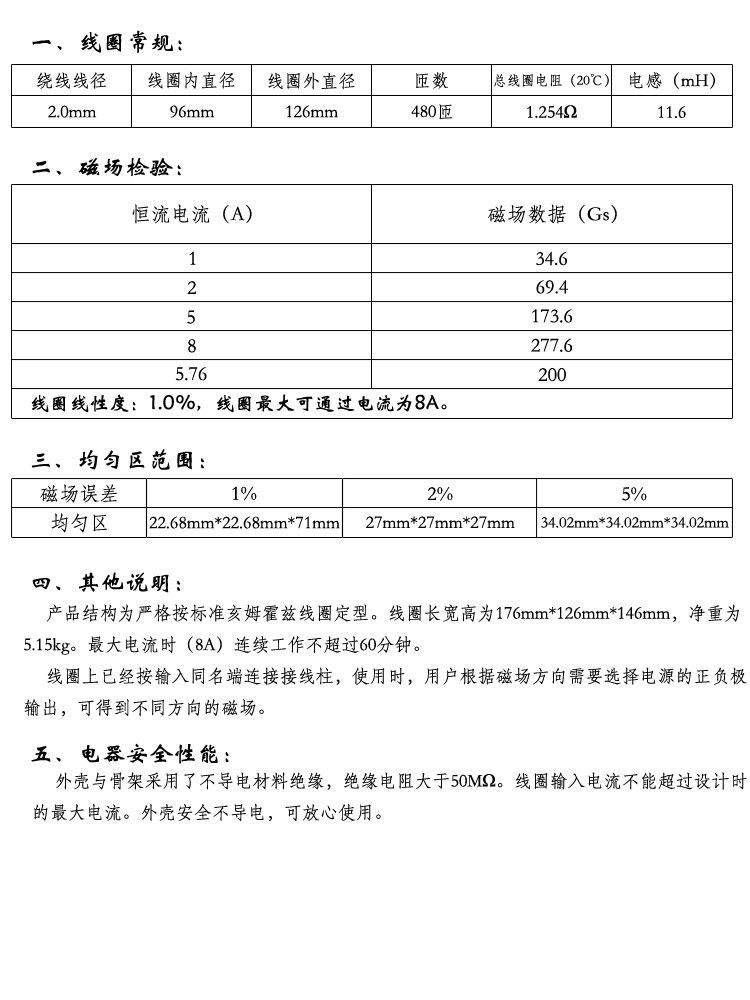

螺线管线圈的主要性能指标包括电感值、电阻值、最大允许电流等。电感值与线圈的匝数、芯部材料的磁导率以及线圈的横截面积等因素有关。匝数越多、磁导率越高、横截面积越大，电感值就越大。电阻值则主要取决于导线的材料、长度和横截面积，根据电阻定律，导线越长、横截面积越小，电阻越大。最大允许电流受到导线的耐热性和绝缘性能的限制，当电流过大时，导线会发热，可能会损坏绝缘层，甚至引发短路等故障。

螺线管线圈以其独特的电磁特性，在众多领域发挥着不可或缺的作用，并且随着科技的不断发展，其性能和应用也将不断拓展。
