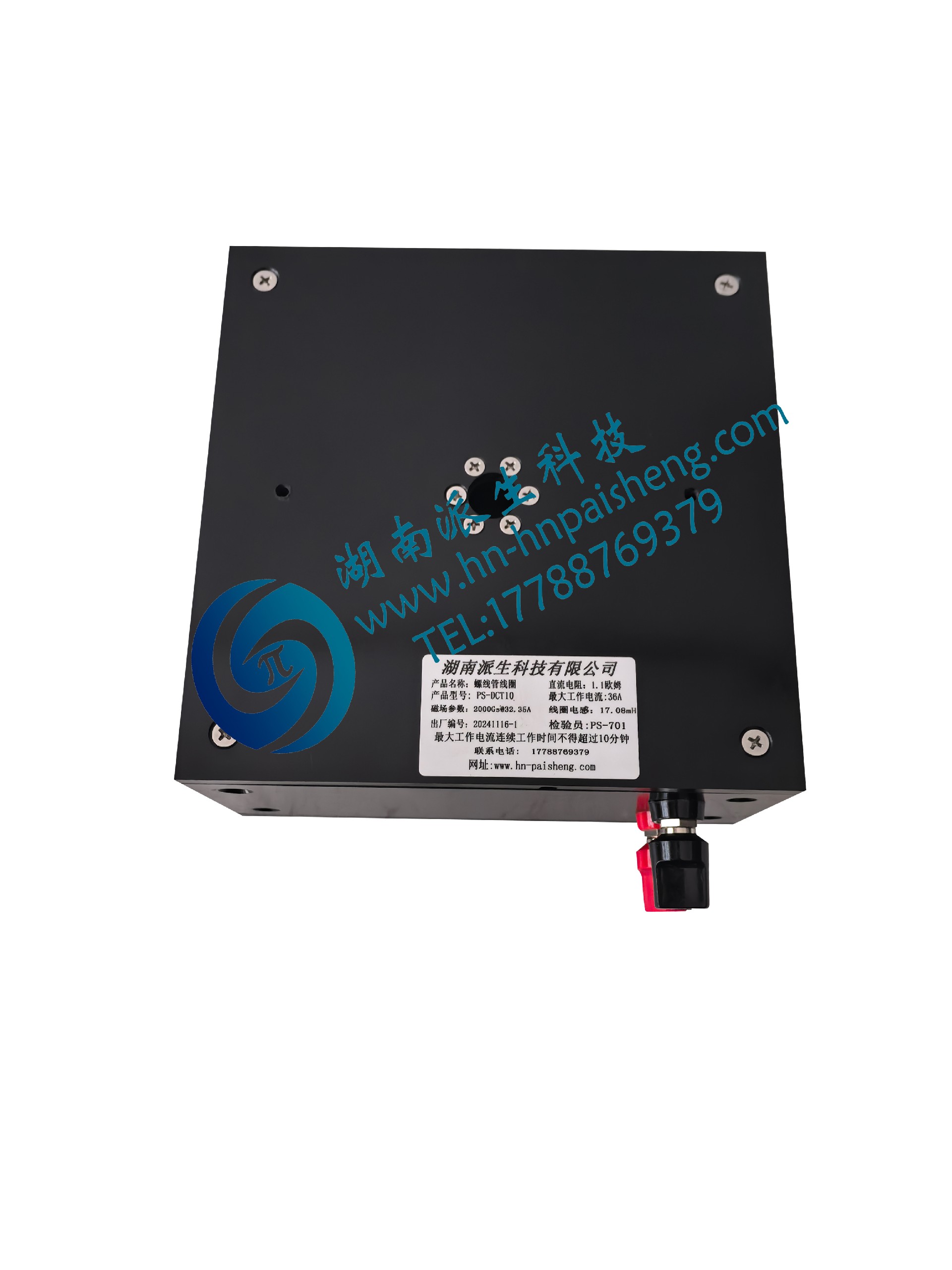

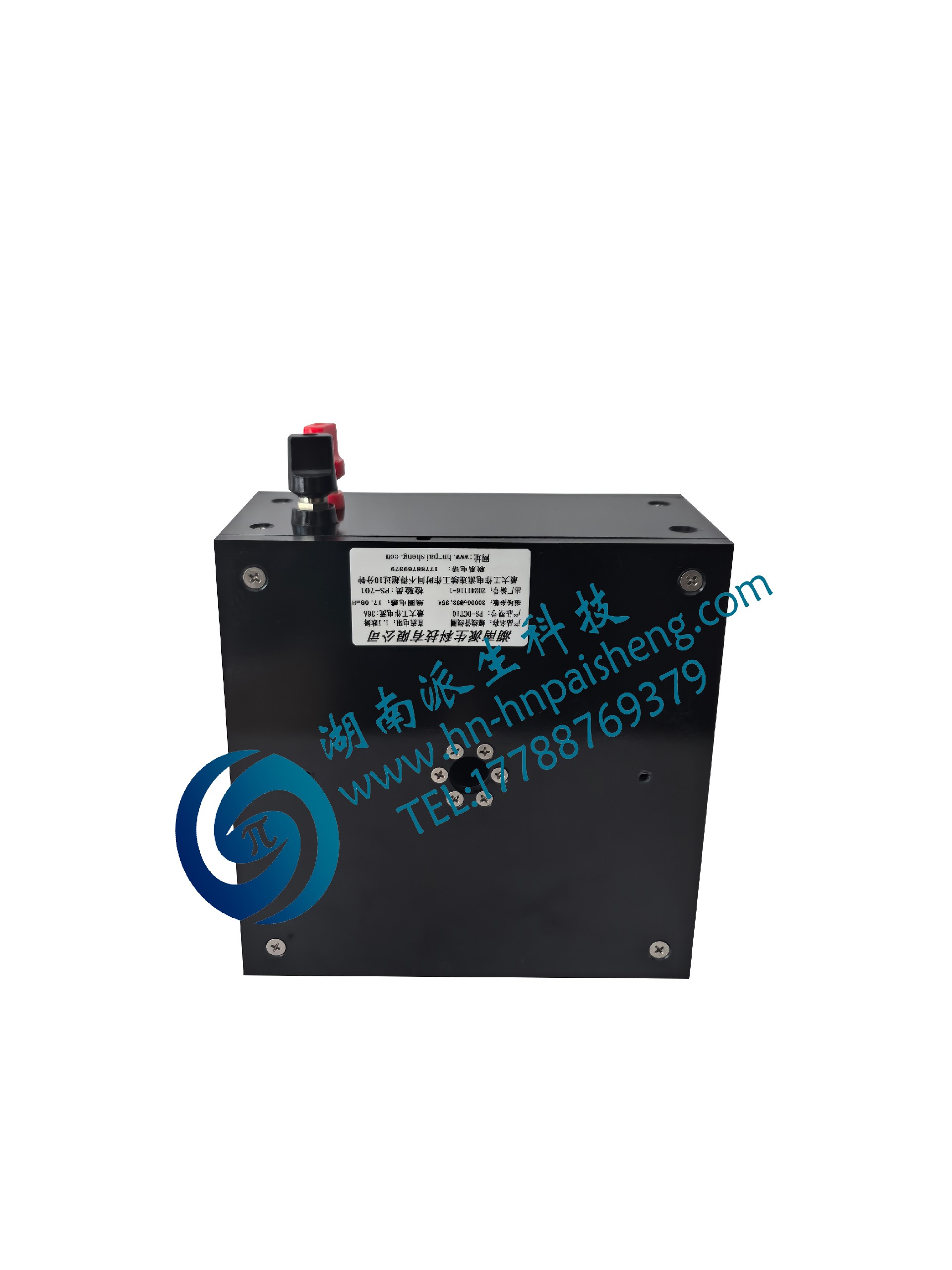

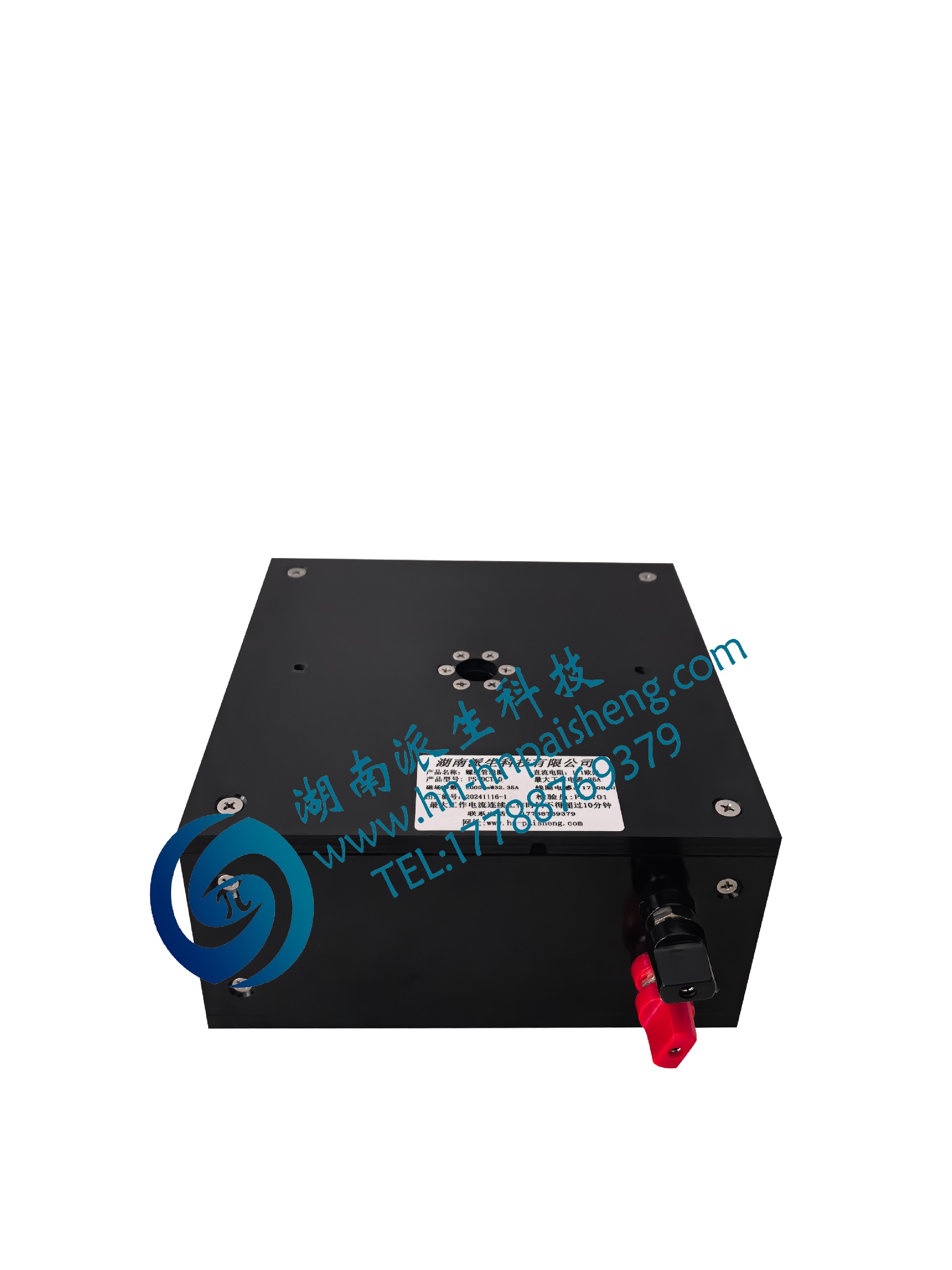

PS-DCT10螺线管线圈

一、磁场产生原理：

安培环路定理的应用：根据安培环路定理，当电流通过螺线管线圈时，会在其周围产生磁场。对于螺线管内部，磁场方向沿着轴线方向，并且近似为匀强磁场。其磁场强度与电流强度、匝数以及芯体的磁导率有关。在螺线管外部，磁场相对较弱且磁场方向较为复杂。

电流与磁场的关系：电流是产生磁场的源动力。当电流增大时，螺线管产生的磁场强度也会增大。这种关系是线性的，在一定范围内可以通过精确控制电流来调节磁场强度。这一特性使得螺线管线圈在很多需要精确磁场控制的应用中非常实用。

二、磁场特性：

内部磁场均匀性：在螺线管内部，尤其是在远离两端的中部区域，磁场具有较高的均匀性。这是因为螺线管的螺旋状结构使得电流产生的磁场在这个区域叠加得较为均匀。这种均匀性对于一些需要稳定磁场环境的实验和应用，如粒子加速中的导向磁场、某些物理实验中对带电粒子运动轨迹的控制等非常关键。

磁场方向：磁场方向由右手螺旋定则确定。如果用右手握住螺线管，使四指指向电流的方向，那么大拇指所指的方向就是螺线管内部磁场的方向。这个定则方便人们直观地判断磁场方向，在电路设计和电磁设备的布局中具有重要意义。

三、电感特性：

自感现象：螺线管线圈具有电感特性，当电流通过螺线管时，它会产生自感电动势。这种自感电动势会阻碍电流的变化，其大小与螺线管的匝数、磁通量的变化率等因素有关。在电路中，自感现象可能会影响电路的稳定性和信号的传输，所以在设计包含螺线管线圈的电路时需要考虑这一特性。

与其他元件的相互作用：在电路中，螺线管线圈与电容、电阻等元件相互作用。例如，与电容可以组成LC振荡电路，在这种电路中，螺线管线圈的电感和电容的值决定了电路的振荡频率。这种电路在无线电通信、信号产生等领域有着广泛的应用。

四、应用领域：
电磁继电器：在电磁继电器中，螺线管线圈是关键部件。当线圈中有电流通过时，会产生磁场，吸引衔铁，从而实现电路的接通或断开。这种应用在自动控制电路中非常常见，如在工业自动化生产线中的各种控制电路、家庭电器中的自动控制电路等。

电磁铁：螺线管线圈加上铁芯就构成了电磁铁。电磁铁在很多领域有着广泛的应用，如在起重机中用于吊运钢铁等磁性材料，在磁悬浮列车中用于产生强大的磁场实现列车的悬浮和导向，在电磁选矿中用于分离不同磁性的矿物等。

电子设备中的应用：在电子设备中，螺线管线圈用于滤波，电感耦合等功能。在电源电路中，它可以作为滤波电感，滤除电源中的杂波，提高电源的稳定性。在变压器中，虽然结构更为复杂，但在螺线管线圈的原理也是其工作的基础，用于实现电压的变换和能量的传输。

科学研究：在物理学研究中，螺线管线圈用于产生特定的磁场环境，用于研究带电粒子在磁场中的运动规律、磁矩等物理现象。在材料科学研究中，它可以用于对磁性材料进行磁化、退磁等操作，研究磁性材料的特性。

五、制作与工艺：

绕制工艺：螺线管线圈的绕制需要精确的工艺。绕制时要保证匝数的准确性，并且要尽量使导线紧密排列，以减小匝间的间隙，这样可以提高磁场的强度和均匀性。同时，在绕制过程中要注意避免导线的破损，否则会影响线圈的导电性和电磁性能。

材料选择：导线材料的选择要考虑导电性、耐腐蚀性等因素。如铜导线具有良好的导电性，但在一些特殊环境下可能需要对铜导线进行镀锡等处理以提高其抗氧化能力。对于芯体材料，如果是铁芯，要考虑其磁导率、饱和磁化强度等特性，并且要注意铁芯的散热问题，以防止在高电流下铁芯过热而影响螺线管的性能。

六、发展趋势：

小型化与微型化：随着电子设备不断向小型化、微型化发展，螺线管线圈也朝着这个方向发展。例如，在微型传感器、微机电系统（MEMS）等领域，需要微型的螺线管线圈来满足设备的空间和性能要求。这就需要不断改进制作工艺，采用新的材料和制造技术。

高精度与高稳定性：在一些高精度的科学研究和工业应用中，如在高精度的磁场测量设备、高稳定性的电磁控制系统重，要求螺线管线圈具有更高的精度和稳定性。这需要在设计、制作和材料等方面进行不断的绕制设备、具有更高磁导率和稳定性的芯体材料等。

多功能化：未来的螺线管线圈将不仅仅局限于单一的功能，而是朝着多功能化方向发展。例如，在一个螺线管线圈上实现多种磁场模式的切换、同时具备电感和电容等多种电气特性等，以满足日益复杂的应用需求。
