PS-1000B系列宽范围可编程直流电源
产品特点
► 标准2U机箱，高功率密度
► 4.3寸高亮度TFT显示屏，视角范围大，显示分辨率高
► 高精度，分辨率可达1mV/0.1mA
► 恒功率，具有更高的输出电压、电流范围
► CV&CC优先权，可调上升/下降时间，满足各种应用场合
► 多种APP功能，如函数发生器功能，可以提供各种动态波形；多达50步LIST功能
► 支持SCOPE显示，直观显示电压、电流和功率波形曲线
► 128组应用数据保存、调用，便于多种测试切换
► 支持并联，方便扩展电压/功率
► 可调过压/过流/过功率保护功能、以及欠压、欠流或短路保护功能
► 标配CAN，RS485通讯接口，选配干接点/模拟量接口
► 支持远端电压补偿
► 风扇智能温控，有效减小噪音
应用领域
航空航天测试
光伏、储能系统
新能源汽车
数据中心
工业电机
功率半导体组件
自动化测试系统（ATE）
锂电池、燃料电池
电子设备老化
精密电镀、溅镀、表面处理
-

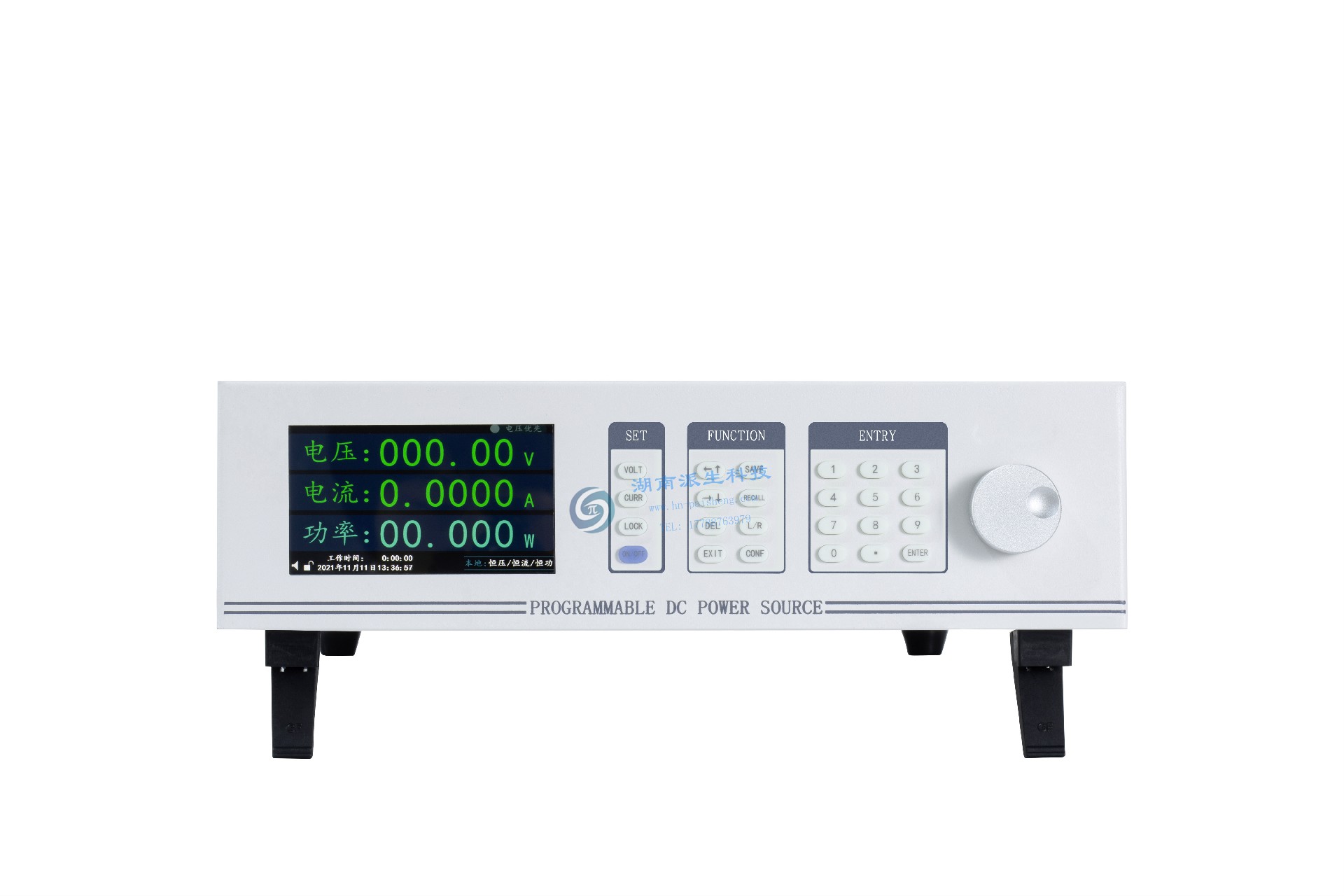

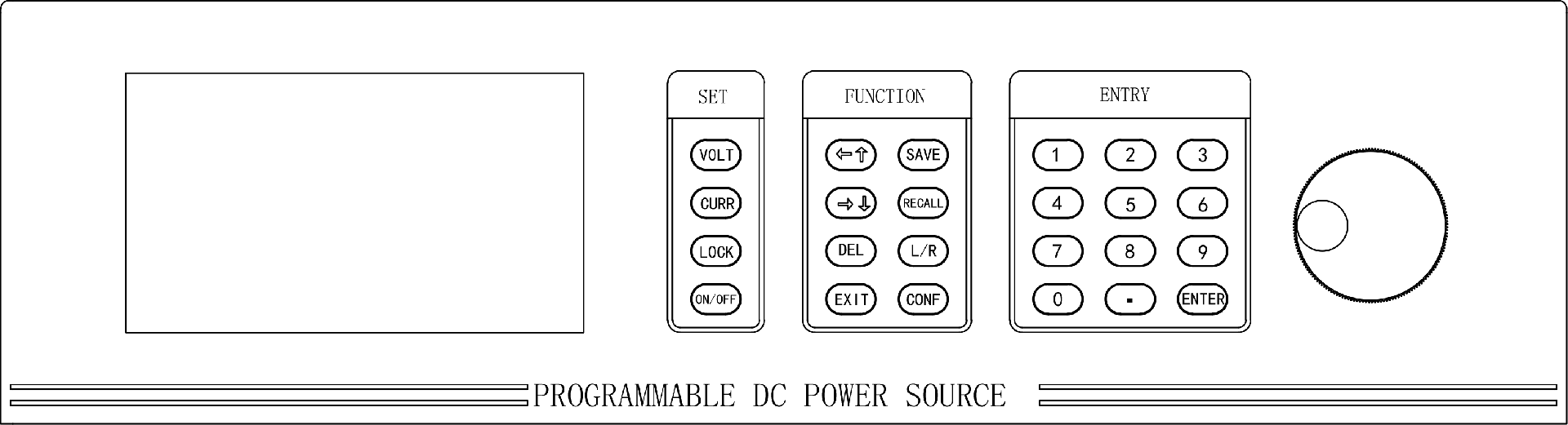

前面板

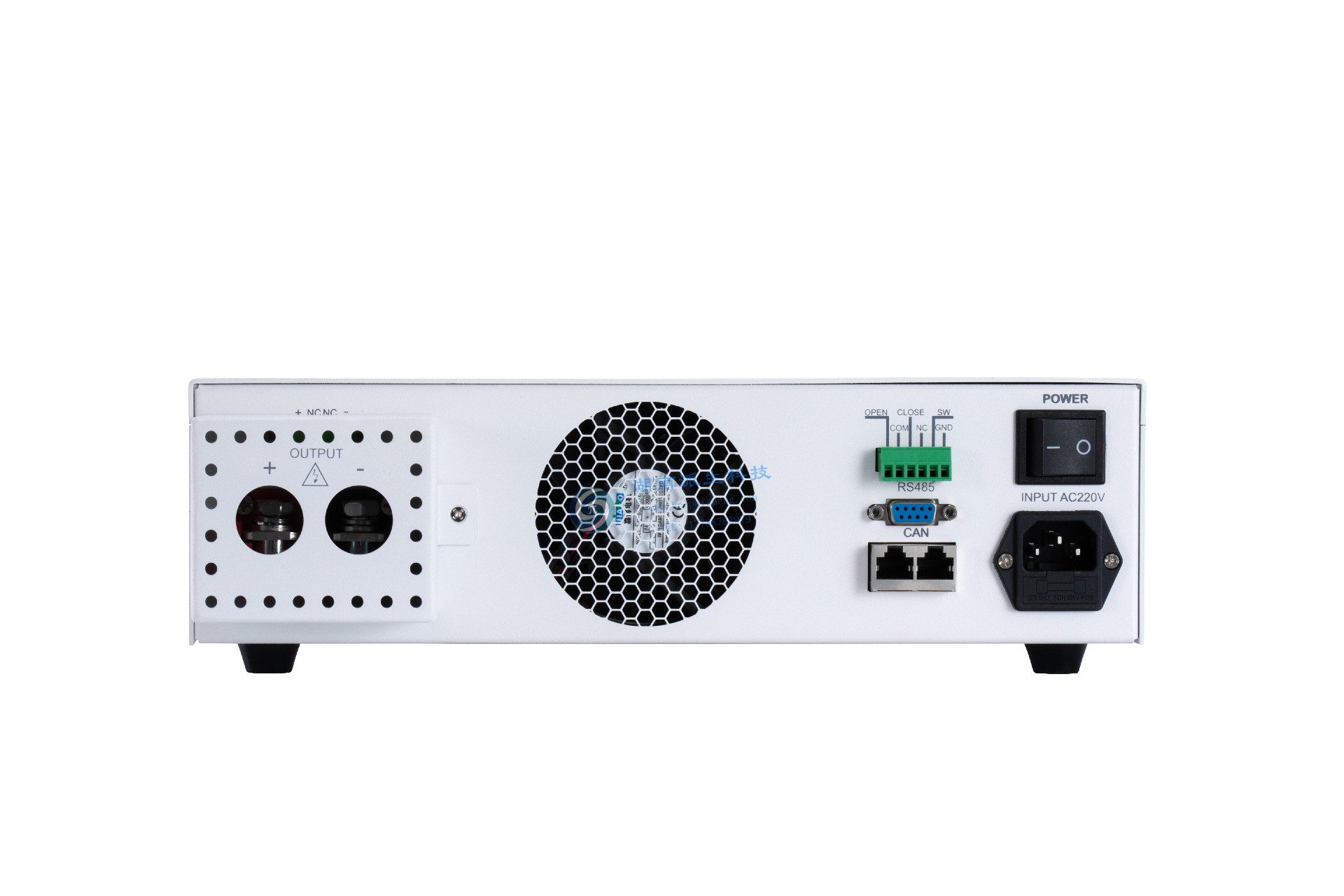

后面板

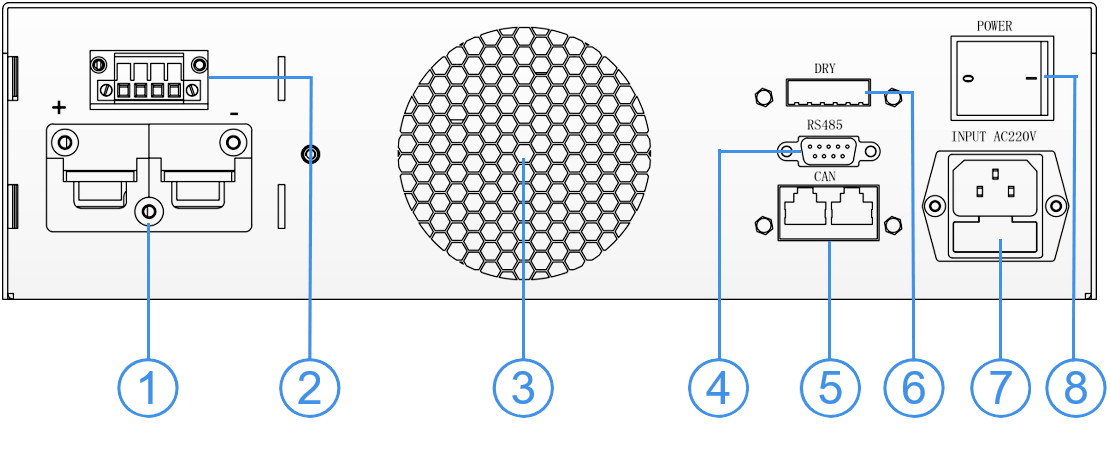

1、DC输出端子：红正黑负 2、电压远端补偿接口
3、风道出风口（10厘米内不应有遮挡物） 4、RS485/RS232通讯接口
5、CAN通讯接口 6、模拟量接口/干湿节点
7、AC电源插口 8、电源开关
宽范围的自动量程
在恒定输出功率限制下，电压电流量程自动切换，可实现在小电流时输出大电压，在小电压时输出
大电流，提供了更宽的输出范围，一台电源即可实现多种电压电流的组合，大大地提高了电源的利
用率。
APP
1、步进模式（序列编程）
设备最大支持50个序列。用户可根据实际需要编辑每一步功能，使设备以序列的方式在恒电压、恒
电流模式下输出，满足特定的测试需求；
2、充电模式
适用如锂电池、电容器等不同电能存储介质充放电老化测试。设置最大支持10步充电序列，每一步
可独立设置电压/电流参考值和判断条件来决定是否进入下一步，可以模拟精细的充电曲线；

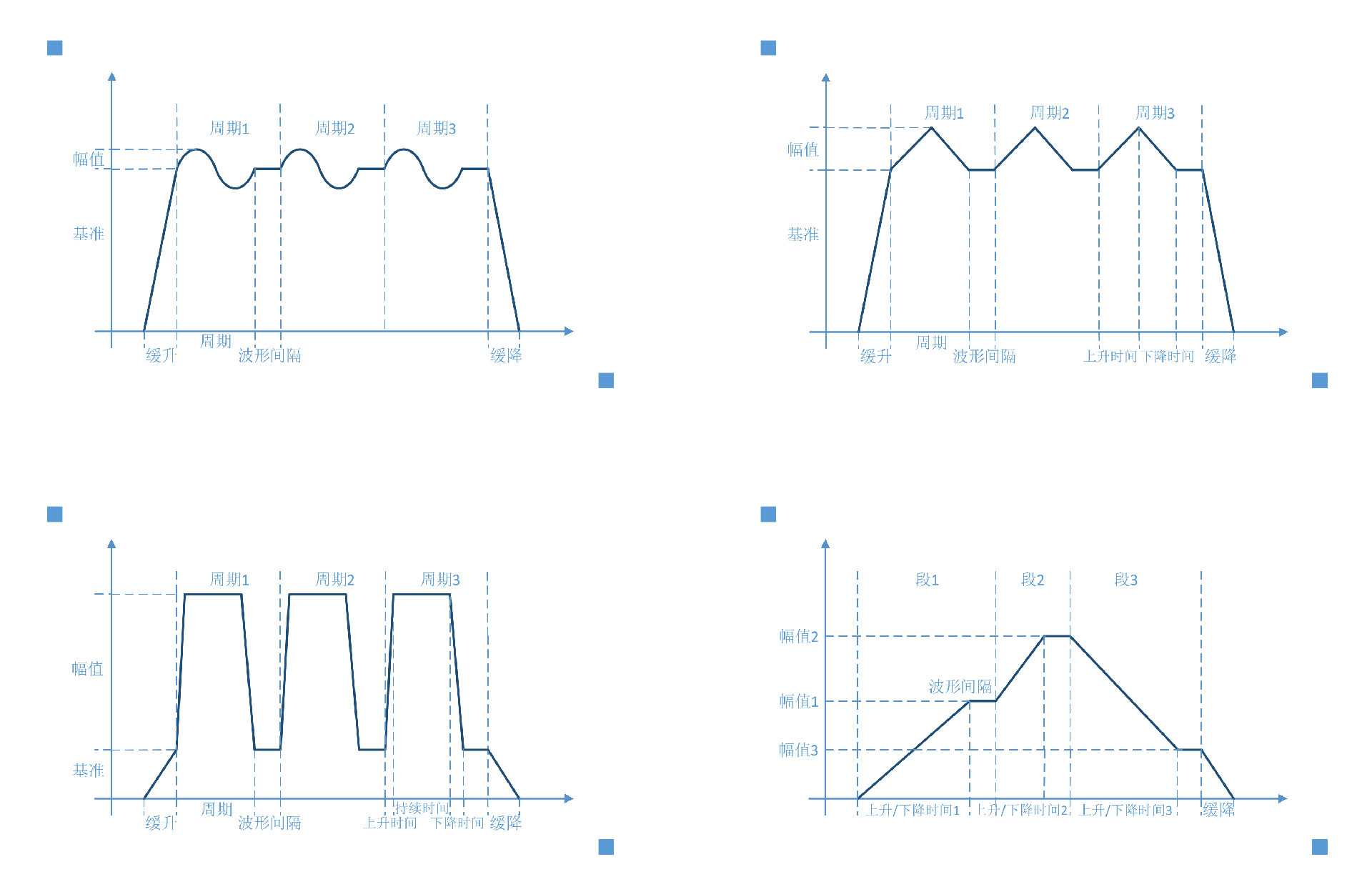

3、函数发生器模式
可产生多种规则波形，如正弦、三角形、锯齿、矩形、脉冲、梯形和折线波、以及混合以上波形的
组合波形，并将编辑好的波形叠加到输出电压或电流之上。预设函数会为用户提供所有必须的参数，
如基准、周期数、波形幅值、时间等一套完整的配置参数；
注：波形的下降波形部分需要负载放电保证

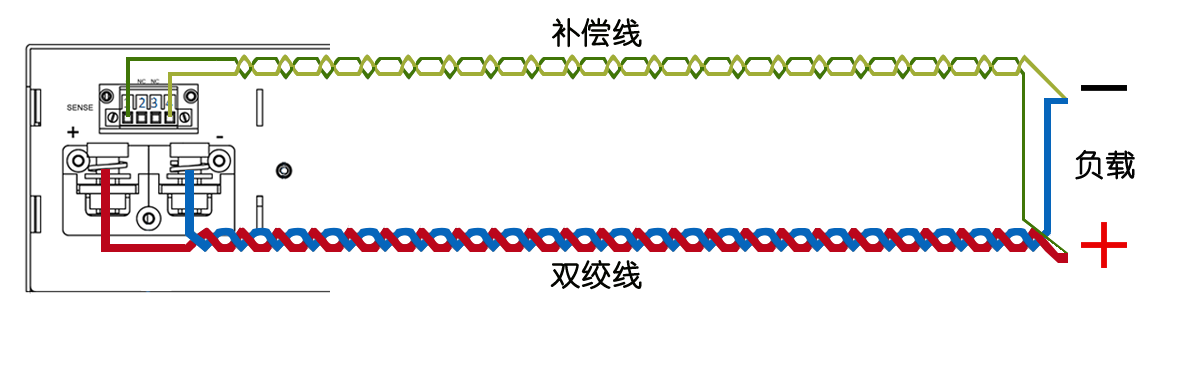

远程补偿
该功能用于补偿负载线上的压降，以提高测试精度。当使用远端补偿功能时，请将两个短接端子去
掉，并将PIN1，PIN4分别连接到负载正极和负极（PIN2和PIN3悬空）。最大补偿电压达额定电压
的5%，补偿后输出功率需低于额定功率的1.05倍。

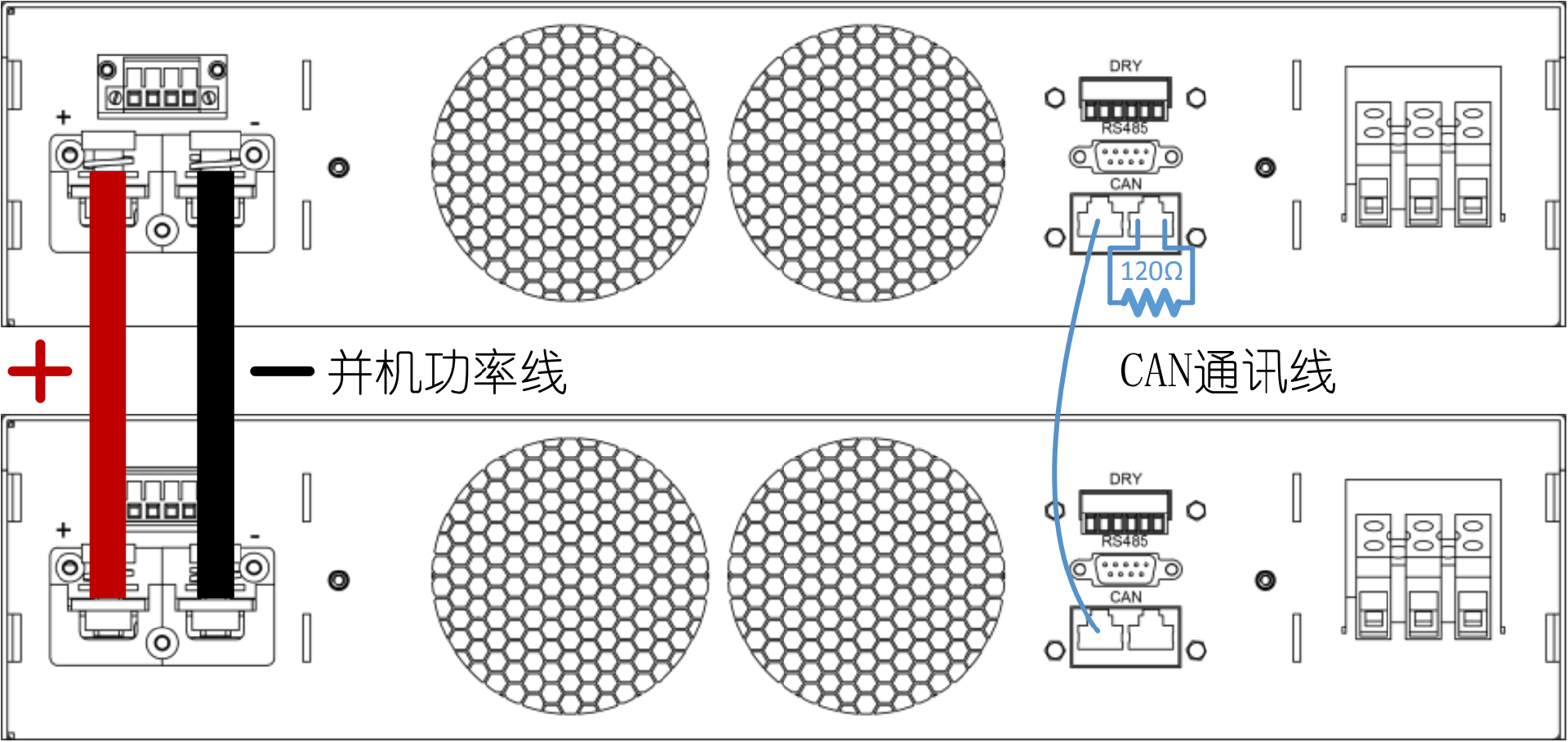

并机
该系列电源支持主从并联模式。并联模式下的均流功能实现系统内电源输出功率的均衡，从而保证扩
展功率的同时又不影响电源的性能指标。CAN并机模式实现系统和单机一样的动态响应，实现主、从
机高速无延迟的同步响应。

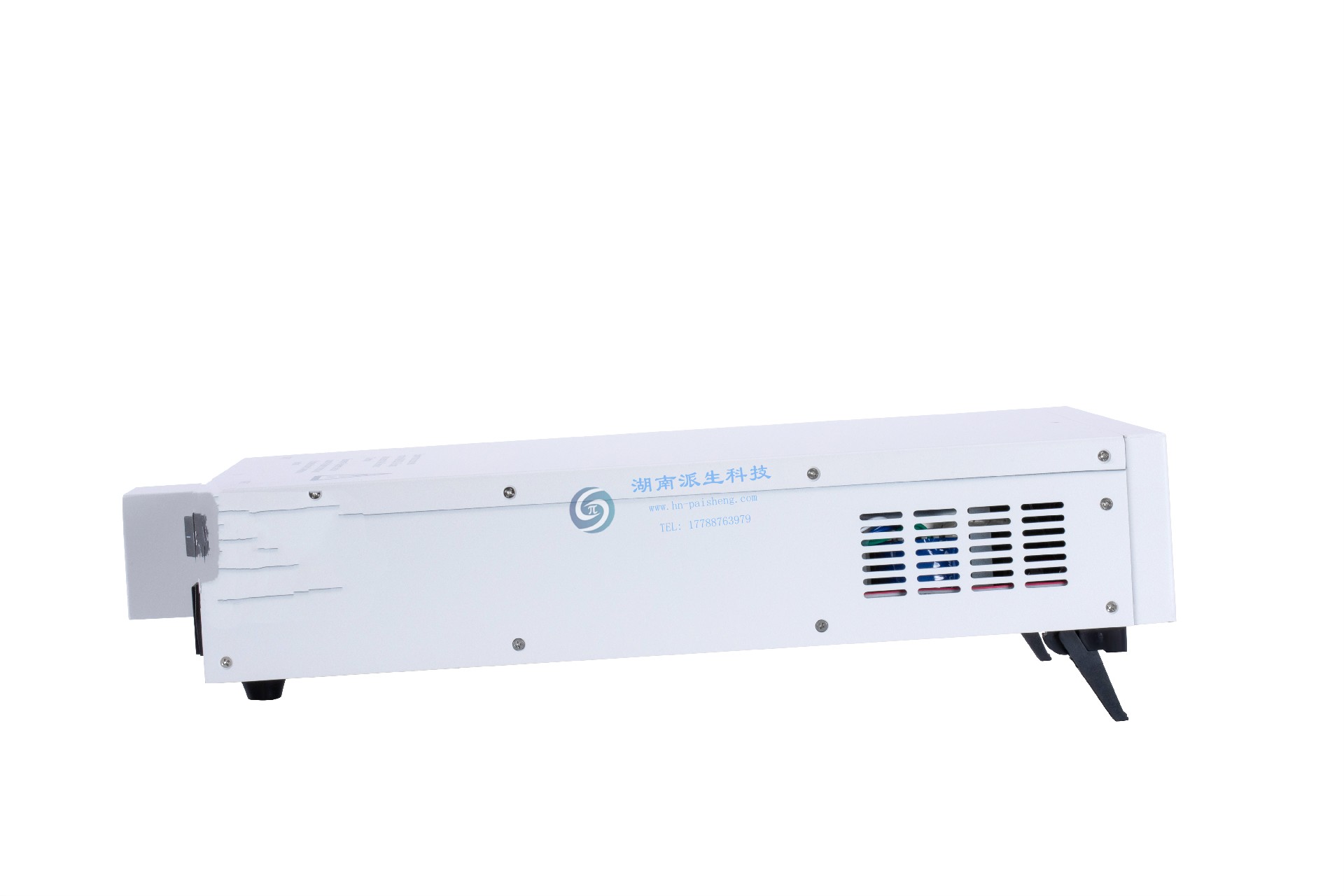

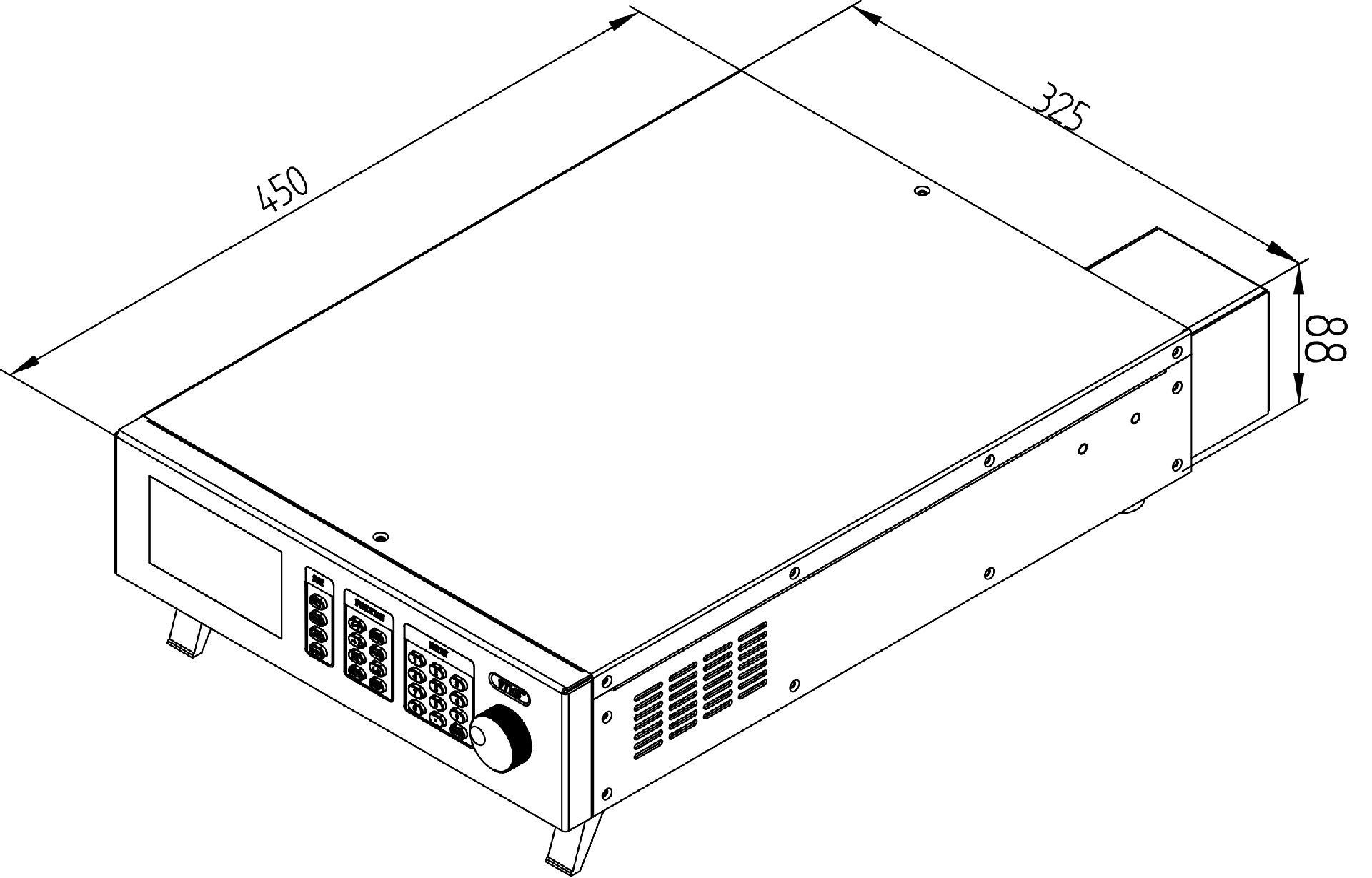

机箱结构
产品参数
技术参数 Technical Data 1KW 交流：供电 AC:Supply - 电压 - Voltage 单相220VAC±10% - 频率 - Frequency 50-60HZ 直流：电压 DC:Voltage - 精确度 - Accuracy ＜额定值的0.1% - 0-100%的负载调整率 - Load regulation 0-100% ＜额定值的0.05% - ±10%△UAC线性调整率 - Line regulation ±10%△UAC ＜额定值的0.05% - 带载10-100%调整需时 - Regulation 10-100% load ＜5ms - 带载10-90%上升时间 - Slew rate 10-90% ＜20ms-60s - 电压补偿 - Voltage compensation 取5%额定电压或5V的较小值 - 纹波Vrms - Ripple ＜额定值的0.1% 直流：电流 DC:Current - 精确度 - Accuracy ＜额定值的0.15% - 1-100%的负载调整率 - Load regulation 1-100% ＜额定值的0.1% -±10%△Uac线性调整率 - Line regulation ±10%△UAC ＜额定值的0.05% 直流：功率 DC:Power - 精确度 - Accuracy ＜额定值的0.3% 保护功能 Protection 过压保护、过流保护、过载保护、过温保护等 隔离耐压 Insulation - 交流输入对外壳 - AC input to enclosure 1500VDC - 交流输入对直流输出 - AC input to DC output 1500VDC - 直流输出对外壳（PE） - DC output to enclosure（PE） 2000VDC 其他 Other - 数字接口 - Digital interfaces CAN、RS485 - 干接点 - Dry contact input
Dry contact output干接点输入
干接点输出- 冷却方式 - Cooling 风冷 - 工作温度 - Operation temperature -5℃-45℃ - 存储温度 - Storage temperature -20℃-60℃ - 相对湿度 - Humidity ＜80%，无凝露 - 尺寸（宽*高*深） - Dimensions（W H D） 325*88*450mm(1KW) - 重量 - Weight 9KG(1KW) 产品选型
选型规格 电压 电流 功率 接口 PS-1000B-60 60.000V 30.000A 1000W CAN、RS485、干接点/模拟量接口 PS-1000B-100 100.00V 15.000A 1000W CAN、RS485、干接点/模拟量接口 PS-1000B-200 200.00V 8.0000A 1000W CAN、RS485、干接点/模拟量接口 PS-1000B-300 300.00V 5.0000A 1000W CAN、RS485、干接点/模拟量接口
注：以上规格如有更新，恕不另行通知配件(标配)：
合格证×1
产品测试报告×1
1.5M输入电源线×1
6PIN端子台×1
选配：
RS485转USB模块
模拟量接口
快速放电单元
产品资料链接：（本系列产品只有电子档的各类资料，请与我司业务人员或者代理商索要）
1、产品资料
2、产品快速使用手册
3、产品快速安装手册
4、产品使用说明书
5、ModbusRTU通讯协议
