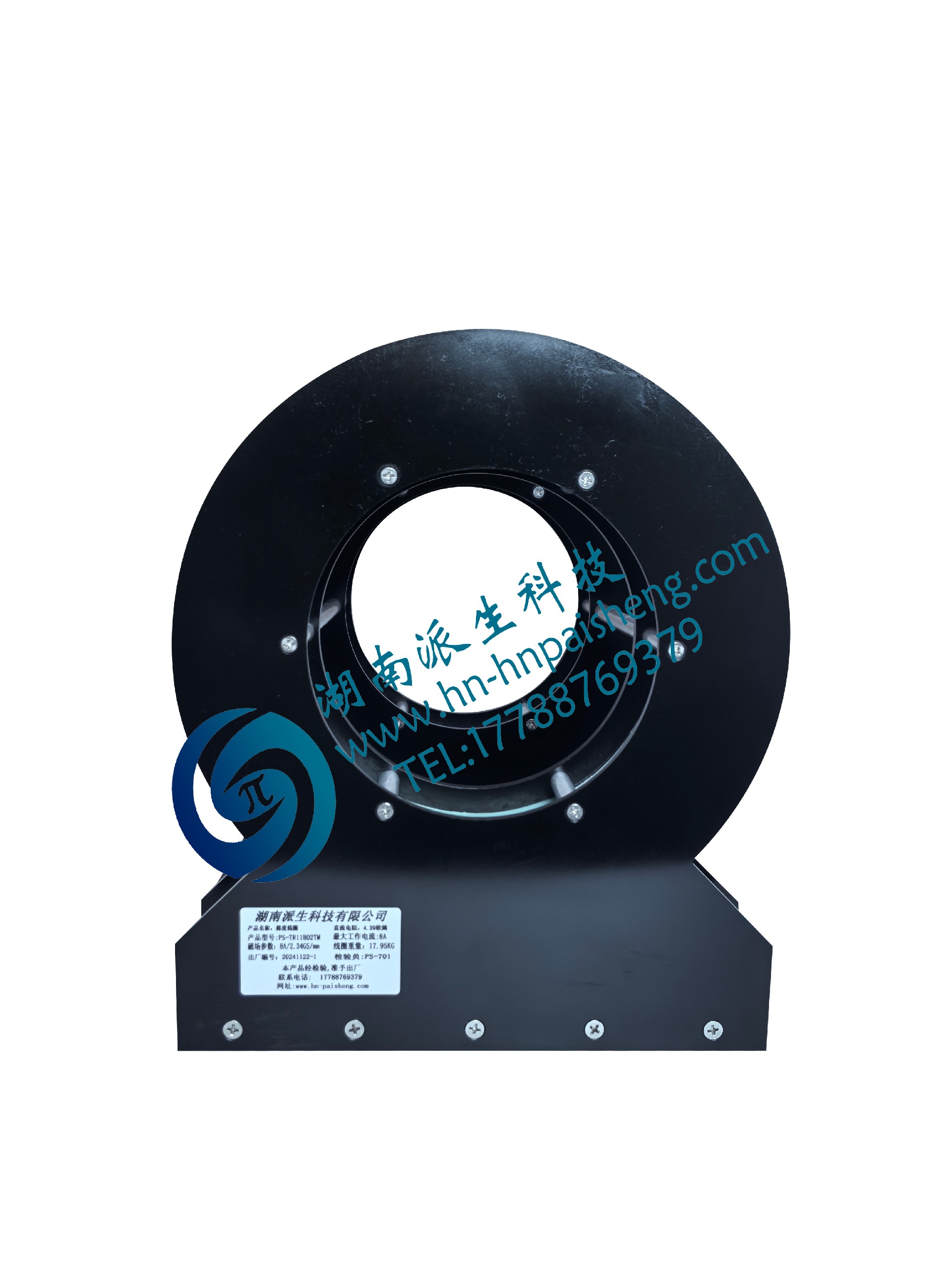

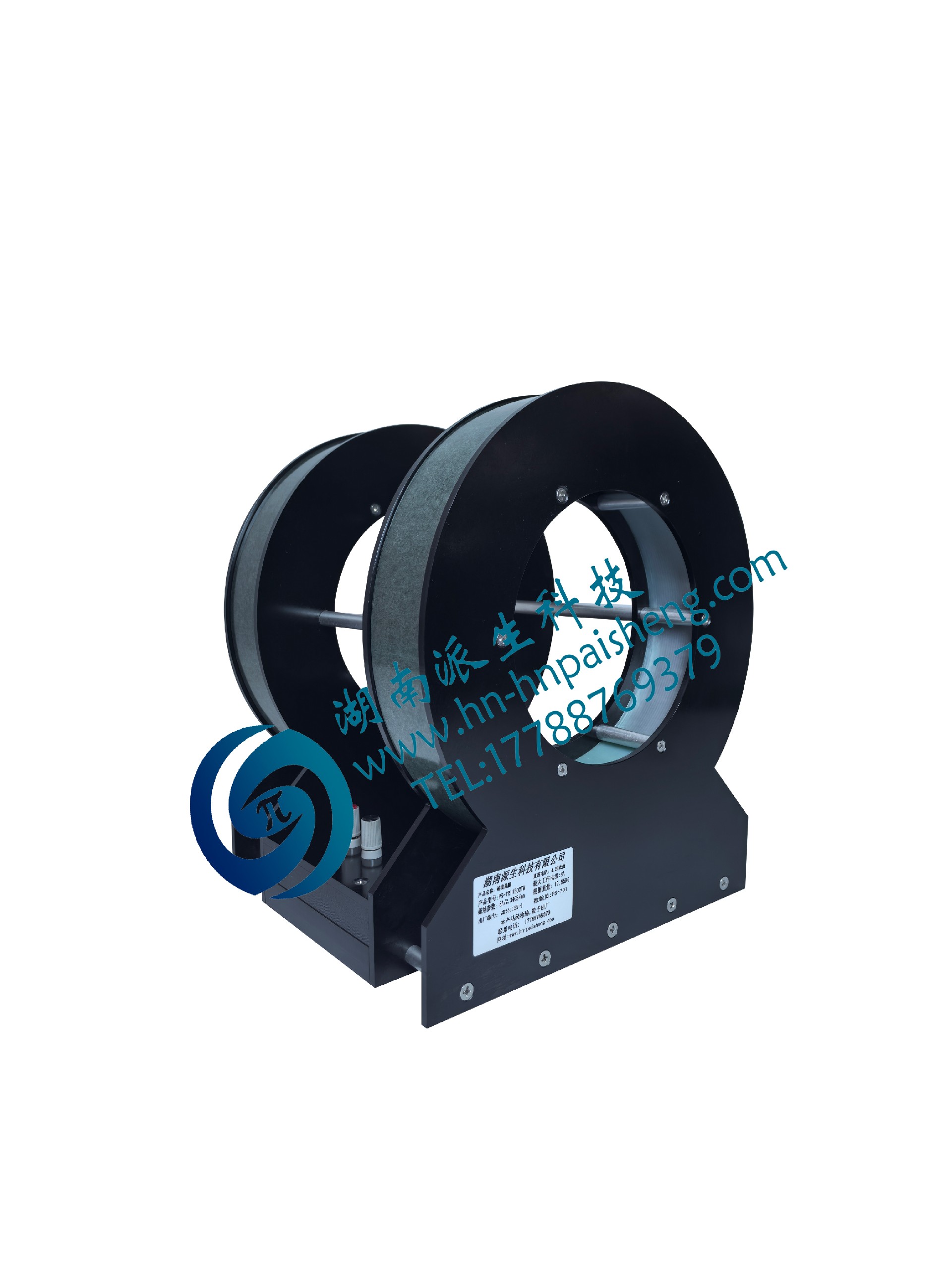

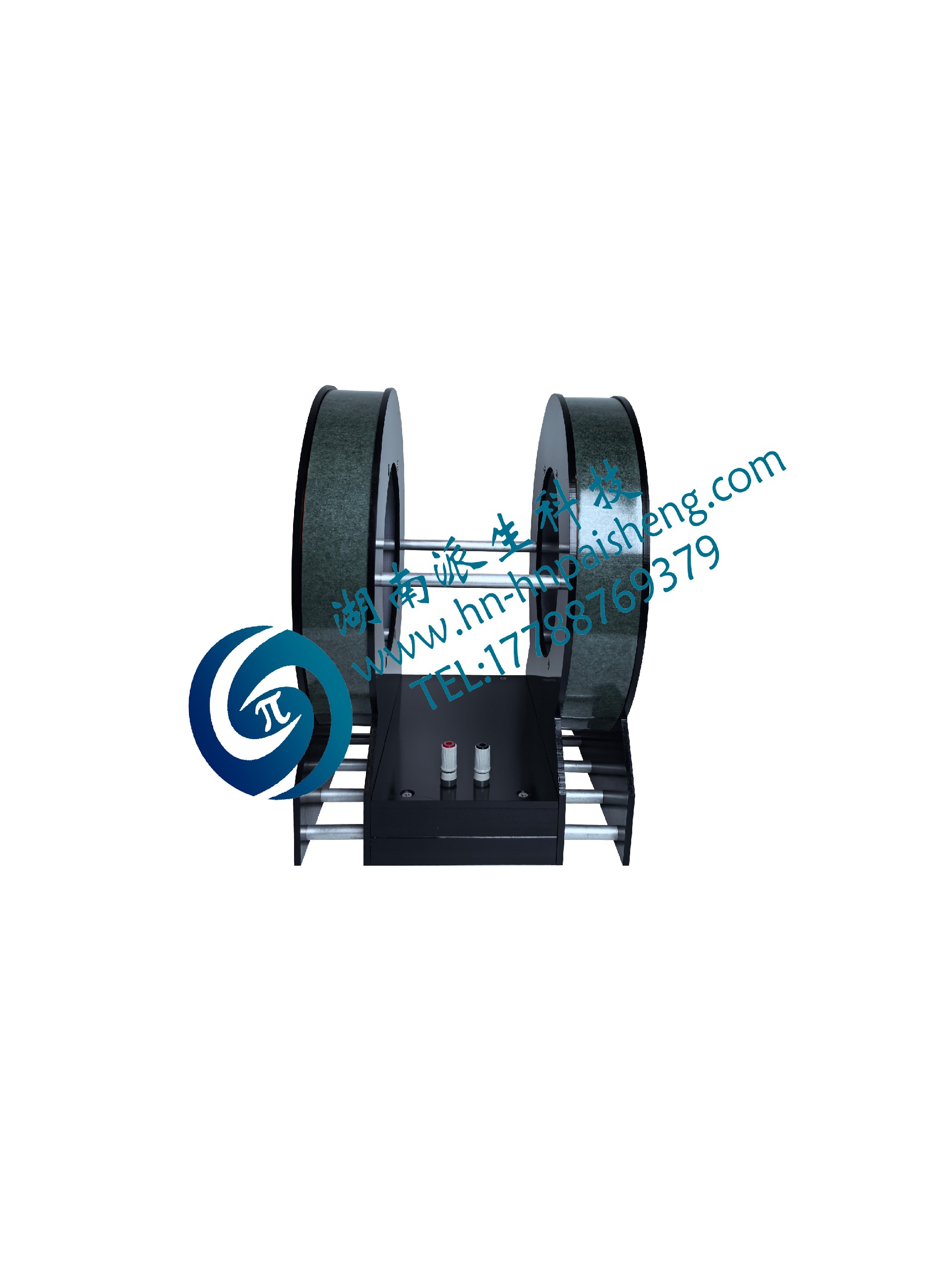

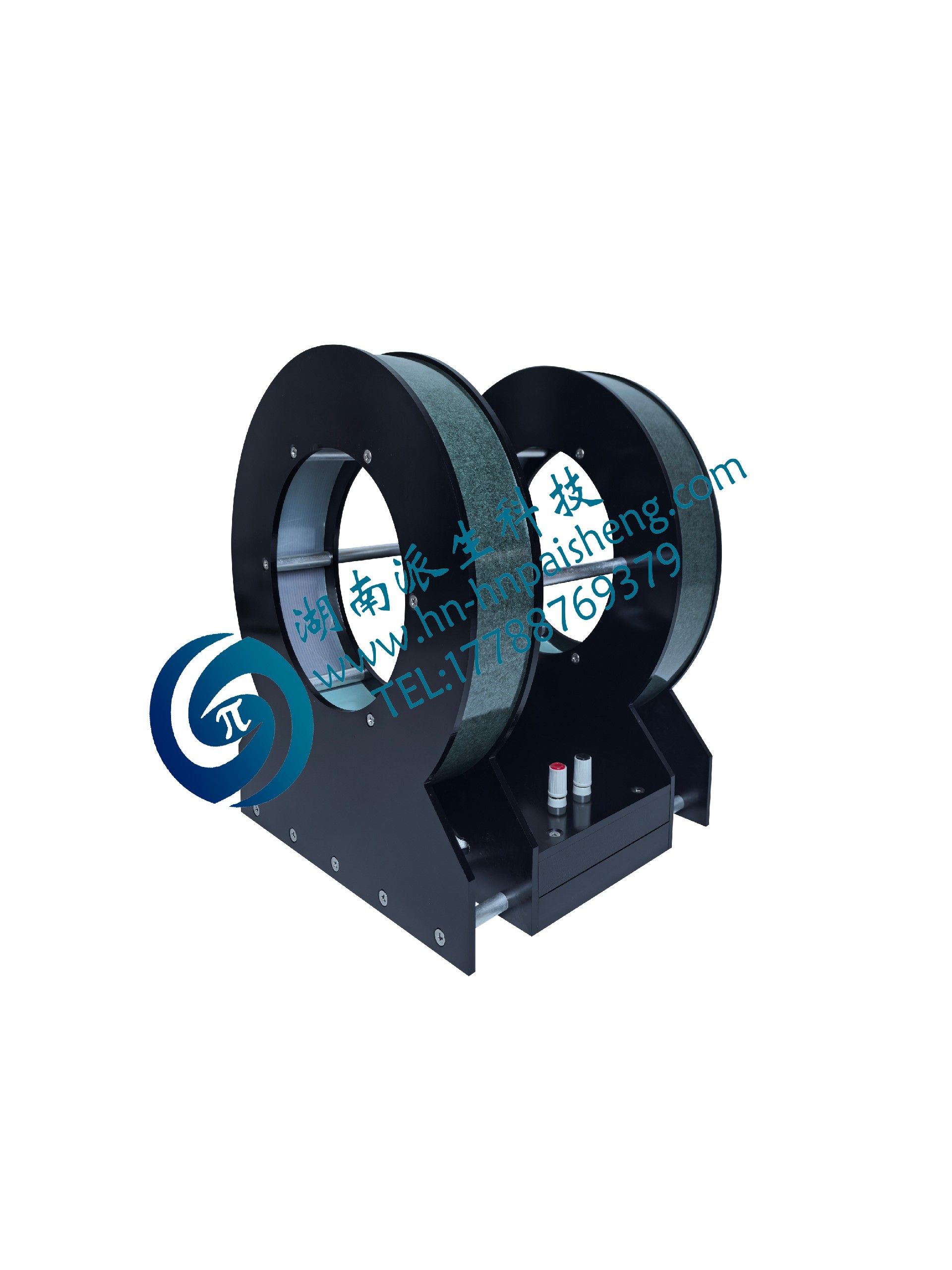

PS-TR11B02TM梯度线圈

一、作用：

梯度线圈上的主要作用是在主磁场上附加一个梯度磁场，这个梯度磁场可以在三个正交方向（X、Y、Z轴）上变化，使得不同位置的氢质子具有不同的共振频率，从而实现对信号的空间编码。通过这种方式，MRI设备可以区分不同位置的组织信号，进而生成具有空间分辨率的图像。

二、组成：

梯度线圈通常由三组线圈组成，分别对应X、Y、Z三个方向。这些线圈通过电流产生磁场，并且可以根据需要快速切换电流方向和大小，以产生不同的梯度磁场。梯度线圈的设计和制造需要考虑到多个因素，包括线性度、切换率、有效容积和梯度线性等性能指标。

三、工作原理：

梯度线圈的工作原理基于电磁感应定律，即变化的电流会产生变化的磁场。在MRI设备中，梯度线圈通过快速切换电流来产生变化的磁场，这个变化的磁场会与主磁场叠加，形成一个具有空间梯度的磁场。这个梯度磁场会影响氢质子的共振频率，使得不同位置的氢质子产生不同的信号，从而实现空间定位。

四、类型：

X梯度线圈：用于在X轴方向上产生梯度磁场，通常采用鞍形梯度线圈，由两对或四对鞍形线圈组成。

Y梯度线圈：用于在Y轴方向上产生梯度磁场，结构与X梯度线圈类似，只是旋转了90度。

Z梯度线圈：用于在Z轴方向上产生梯度磁场，通常采用一对圆形线圈，如麦克斯韦对线圈，以获得均匀的梯度磁场。

五、性能指标：

梯度场强：表示梯度磁场系统产生的磁场随空间的变化率，单位是mT/m。

梯度切换率：指单位时间单位长度内的梯度磁场强度变化量，单位是mT/（m·s）

有效容积：又称均匀容积，指梯度线圈所包含的能够满足一定线性要求的空间区域。

梯度线性：衡量梯度场平稳性的指标，线性越好梯度场的精度越高。

六、发展趋势：

全球磁共振梯度线圈市场在未来几年内预计将有显著增长。主要的发展趋势包括提高梯度线圈的性能，如增加梯度场强和切换率，以及减小梯度线圈的尺寸和功耗。此外，随着MRI技术的发展，梯度线圈的设计也在不断创新，以适应新的成像技术和应用需求。

综上所述，梯度线圈在MRI设备中起着至关重要的作用，其性能的提升和创新将推动MRI技术的发展，使其在医学诊断和研究中发挥更大的作用。
