一维亥姆霍兹线圈
一维亥姆霍兹线圈
一维亥姆霍兹线圈是一种沿单一轴线产生均匀磁场的经典电磁装置，由一对同轴放置的圆形线圈构成，两线圈间距等于线圈半径，通过通入同向电流形成轴向均匀磁场区域。其设计基于磁场叠加原理，采用对称绕组结构确保轴线上特定区域内磁场分布的均匀性，线圈骨架选用非金属绝缘材料，有效避免涡流效应对磁场的干扰。
该线圈系统支持电流参数的连续调节，通过改变输入电流大小可线性控制磁场强度，配合稳流电源可实现高精度磁场输出。装置结构紧凑且安装便捷，绕组采用多层绝缘工艺与耐高温导线，适应长时间连续工作场景。标准配置包含线圈主体、连接线束及基础调节工具，可根据实验需求选配磁场测量模块与数据采集软件。
在应用场景中，一维亥姆霍兹线圈广泛用于磁传感器标定、材料磁特性测试、电磁学教学实验等领域。其均匀磁场区域可作为标准磁场源，用于校验磁力计精度或研究磁场对物质的影响规律。装置兼容多种控制方式，从简单的手动调节到复杂的程序控制，均能通过电流参数的精准调控实现稳定的磁场环境，是电磁学实验与工业检测中的基础设备。
11-07 14:08
一维亥姆霍兹线圈是一种沿单一轴线产生均匀磁场的经典电磁装置，由一对同轴放置的圆形线圈构成，两线圈间距等于线圈半径，通过通入同向电流形成轴向均匀磁场区域。其设计基于磁场叠加原理，采用对称绕组结构确保轴线上特定区域内磁场分布的均匀性，线圈骨架选用非金属绝缘材料，有效避免涡流效应对磁场的干扰。
该线圈系统支持电流参数的连续调节，通过改变输入电流大小可线性控制磁场强度，配合稳流电源可实现高精度磁场输出。装置结构紧凑且安装便捷，绕组采用多层绝缘工艺与耐高温导线，适应长时间连续工作场景。标准配置包含线圈主体、连接线束及基础调节工具，可根据实验需求选配磁场测量模块与数据采集软件。
在应用场景中，一维亥姆霍兹线圈广泛用于磁传感器标定、材料磁特性测试、电磁学教学实验等领域。其均匀磁场区域可作为标准磁场源，用于校验磁力计精度或研究磁场对物质的影响规律。装置兼容多种控制方式，从简单的手动调节到复杂的程序控制，均能通过电流参数的精准调控实现稳定的磁场环境，是电磁学实验与工业检测中的基础设备。
11-07 14:08
-
一、 线圈常规
绕线线径
线圈内直径
线圈外直径
匝数
总线圈电阻(20℃)
电感（mH)
2.0
220mm
350mm
392
2.79
46.23
二、 磁场检验
恒流电流（A）
磁场实际测试数据(Gs)
1
10.8GS
2
19.3GS
3
32.7GS
5
54.4GS
8
87.1GS
9.2
100GS
线圈线性度： 1.0%，线圈最大可通过电流为10A。
三、 均匀区范围：
磁场误差
1%
2%
5%
均匀区
67mm*67mm *67mm
80mm*80mm *80mm
100mm*100mm *100mm
四、 其他说明：

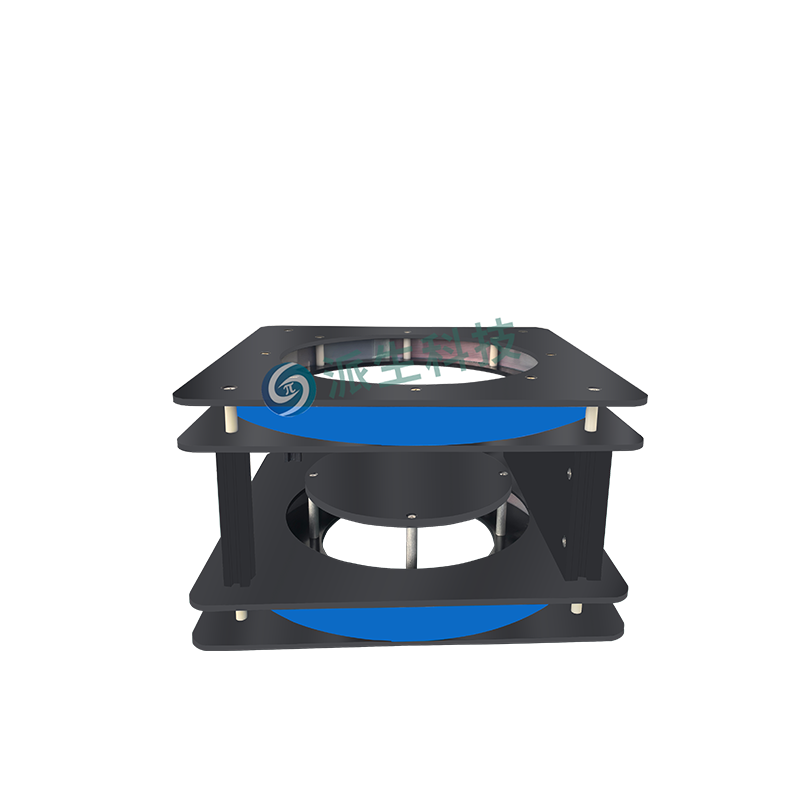

产品结构为严格按标准亥姆霍兹线圈定型。线圈长宽高为350mm*350mm*215mm ,净重为7Kg。最大电流时（10A)连续工作不超过15分钟。

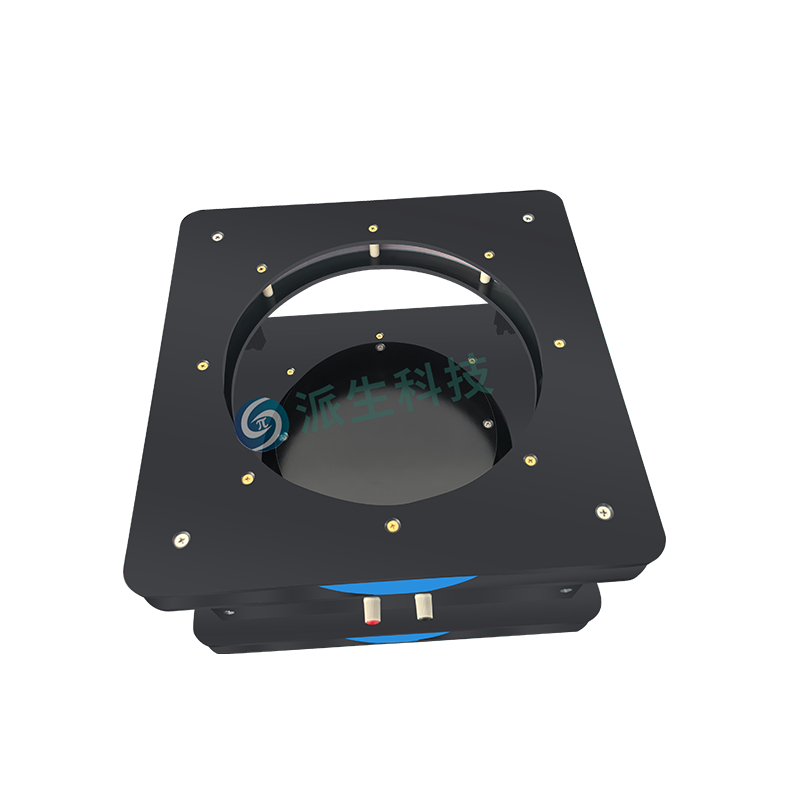

线圈上已经按输入同名端连接接线柱，使用时，用户根据磁场方向需要选择电源的正负极输出，可得到不同方向的磁场。
五、 电器安全性能：
外壳与骨架采用不导电材料绝缘，绝缘电阻大于50MΩ。线圈输入电流不能超过设计时的最大电流。外壳安全不导电，可放心使用。
